TP48200A-HX09A5

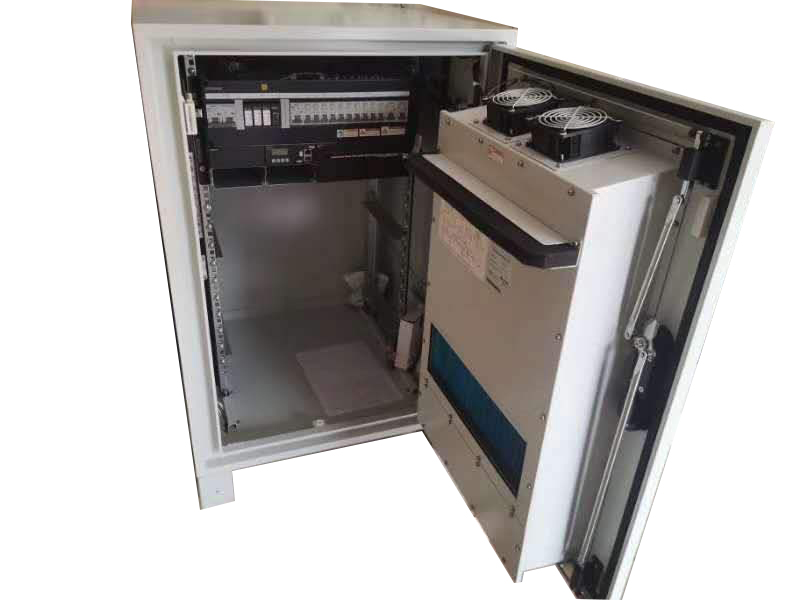

TP48200A-HX09A5华为室外一体化机柜

TP48200A-HX09A5是热交换电源柜，主要为室外覆盖–48V系列的通信设备供电，最大输出电流为200A。

系统特点  交流输入电压范围宽至 85V AC～300V AC  完善的电池管理功能  完善的交、直流防雷设计  网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口  支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组 网灵活，可实现远程管理，无人值守  支持 LCD 界面显示、按键操作  支持 WEB 界面操作  支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语、德语、土耳其语等  支持整流模块、监控模块热插拔  整流模块功率因数值达 0.99

交流输入 制式 220/380V AC 三 相四线兼容 220V AC 单相

交流配电  交流输入空 开：1× 63A/3P  交流输出空 开：1× 16A/1P，1 路维护插座 （16A 保护空 开）

直流配电  BLVD：2× 16A/1P，1× 10A/1P（其 中 10A 开关 给电池柜的 TCUC 供 电）  LLVD：2× 63A/1P，2× 32A/1P  电池支路：2 ×125A/1P

用户空间 11U

传感器  必配：1 个设备舱温度传感器、1 个门磁传感器  选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器 照明灯 选配 加热器 无

防雷器  交流防雷： 标称雷击放 电电流 20kA，最大 雷击放电电 流 40kA， 8/20μs  直流防雷： 差摸 10kA， 共模 20kA， 8/20μs

最大输出 功率 12kW  - 适用环境 C 类

整流模块 最大可配置 4 个 R4850G6 或 R4850N2 - 监控模块 SMU02B - 用户接口 模块 UIM02C - 温控单元 热交换

传感器  必配：1 个门磁传感器  选配：1 个水浸传感器 加热器 无 必配 TEC 自带加热功能 适用环境 B 类

TP48200A-HX09A5华为 内部结构

（1）维护插座及保护空开 （2）交流输出空开及端子 （3）接地排 （4）用户设备安装空间 （5）热交换芯 （6）RTN+母排 （7）整流模块安装空间 （8）用户接口模块 （UIM02C） （9）监控模块 （SMU02B）

（10）内循环风扇 （11）电池强制上电开关 （在盖板后面） （12）电池支路空开 （13）重要负载支路空开 （14）次要负载支路空开 （15）交流防雷器 （16）交流输入空开及端子

项目 规格 工作温度  TP48200A-DX09A2 & TBC300A-DCA6：– 10℃～＋45℃+太阳辐射 1120W/m2  TP48200A-HX09A5 & HX09A6 & HX09A7 &  TBC300A-DCA7 & TCA3：–40℃～＋45℃+太 阳辐射 1120W/m2 运输温度 –40℃～＋70℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95%（RH），无凝露 贮存湿度 5%～95%（RH），无凝露 海拔要求 0～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃） 噪声等级 满足 GR487 要求，噪声声压≤65dBA@1.5m 其他要求 没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符 合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求

TP48200A-HX09A5 ：–40℃～＋45℃+太 阳辐射 1120W/m2

运输温度 –40℃～＋70℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95%（RH），无凝露 贮存湿度 5%～95%（RH），无凝露 海拔要求 0～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃） 噪声等级 满足 GR487 要求，噪声声压≤65dBA@1.5m 其他要求 没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符 合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求

电气指标 项目 规格 交流输入 输入制式  TP48200A-HX09A5 & DX09A2： 220/380V AC 三相四线输入兼容 220V AC 单相  TP48200A-HX09A6：110V AC 双 火线 输入电压 85V AC～300V AC 输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（负载≥50%） THD ≤5％（Vin=208V AC，220V AC， 230V AC，50%-100% 负载） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 输出功率 参见整流模块输出功率，系统最大输 出功率为配置整流模块个数与单个整 流模块输出功率的乘积 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV 均流不平衡度 ＜±5%（20%～100%负载） 交流输入保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 电压恢复到 290V AC 系统恢复输出 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 电压恢复到 90V AC 后系统恢复输出 直流输出保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC 1. 内部故障过压时，模块锁死； 2. 外部电压达到–63V 以上，且持续 500ms 以上，模块锁死。 交流防雷  TP48200A-HX09A5：标称雷击放电电流 20kA，最 大雷击放电电流 40kA，8/20μs
