TP48200A-DX09A2

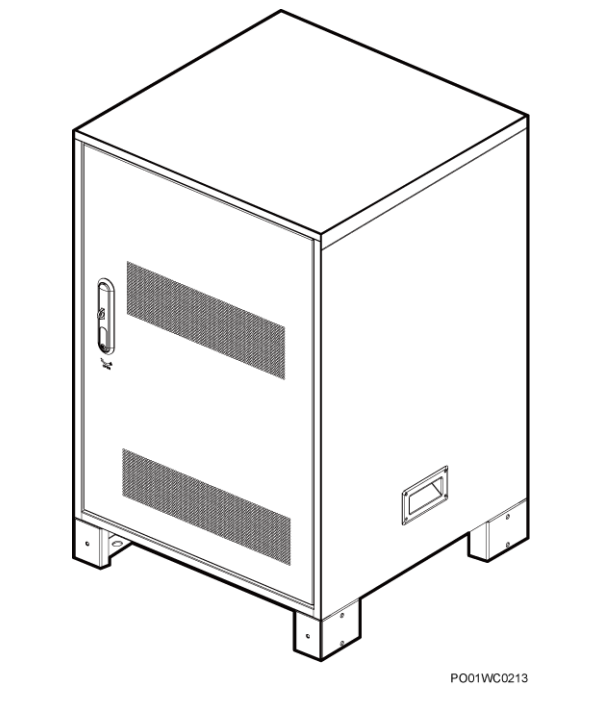

TP48200A-DX09A2华为室外机柜外观 650mmx650mmx1000mm 宽 深 高

TP48200A-DX09A2室外机柜 是华为直 通风电源柜，主要为室外覆盖–48V 系列的通信设备供电，最大输出电流为 200A。

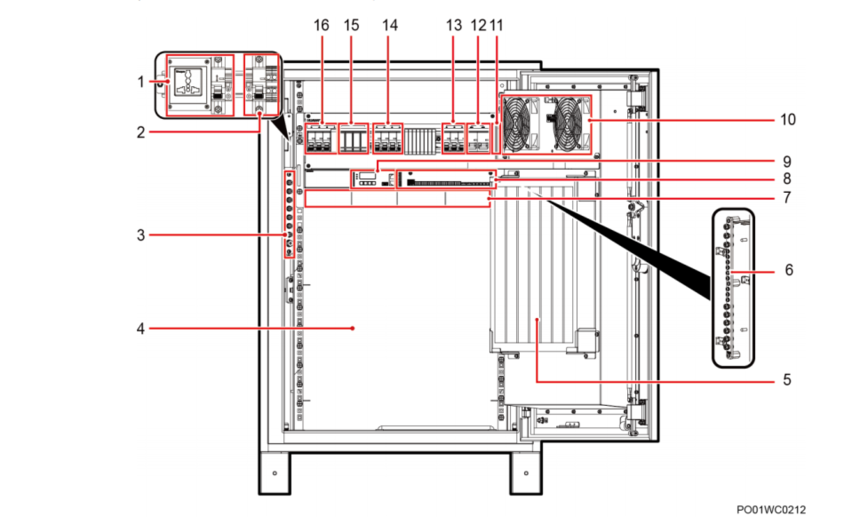

TP48200A-DX09A2华为室外机柜 内部结构

（1）维护插座及保护空开 （2）交流输出空开及端子 （3）接地排 （4）用户设备安装空间 （5）防尘网 （6）RTN+母排 （7）整流模块安装空间 （8）用户接口模块 （UIM02C） （9）监控模块 （SMU02B） （10）直通风风扇 （11）电池强制上电开关（在 盖板后面） （12）电池支路空开 （13）重要负载支路空开 （14）次要负载支路空开 （15）交流防雷器 （16）交流输入空开及端子

TP48200A-DX09A2华为机柜尺寸（高×宽×深） 900mm×650mm×650mm（不含底座，不包括外凸 部分） 机柜重量（不包含整流模块和 电池） TP48200A-HX09A5, TP48200A-HX09A6, TP48200ADX09A2：＜90kg

防护等级 TP48200A-DX09A2：IP45

 安装方式 落地安装、楼顶安装、靠墙安装，支持与电池柜堆 叠安装，不支持抱杆 维护方式 前维护、前操作 进出线方式 下进线下出线

TP48200A-DX09A2华为室外机柜组合使用方式 可并柜 可连体，如下图。

TP48200A-DX09A2华为机柜系统电源配置：

交流输入：220/380V AC 三 相四线兼容 220V AC 单相

 交流输入空 开：1× 63A/3P  交流输出空 开：1× 16A/1P，1 路维护插座 （16A 保护空 开）

直流输出：

 BLVD：2× 16A/1P，1× 10A/1P（其 中 10A 开关 给电池柜的 TCUC 供 电）  LLVD：2× 63A/1P，2× 32A/1P  电池支路：2 ×125A/1P

整流模块 最大可配置 4 个 R4850G6 或 R4850N2 - 监控模块 SMU02B - 用户接口 模块 UIM02C - 温控单元 热交换

 交流防雷： 标称雷击放 电电流 20kA，最大 雷击放电电 流 40kA， 8/20μs  直流防雷： 差摸 10kA， 共模 20kA， 8/20μs

传感器  必配：1 个设备舱温度传感器、1 个门磁传感器  选配：1 个烟雾传感器、1 个温湿度传感器、1 个水浸传感器 照明灯 选配 加热器 无

最大输出 功率 12kW

TP48200A是一种室外直流电源系统,可以配置48V/50A整流模块,总输出电流可达200A,热交换、直通风、TEC等多种温控方式可选,为各类室外通信设备提供可靠的一体化、分体

型号 TP48200A 产品详情 产品特点 85～300VAC超宽交流电压输入范围 整流模块效率大于96%,节能减排 完善的模块休眠功能,进一步提高系统效率

华为TP48200A-DX09A2是华为公司研发的一款户外直流电源系统,设备舱采用热交换,电池仓采用直通风温控方式,配置48V/50A整流模块,总输出电流可达200A
