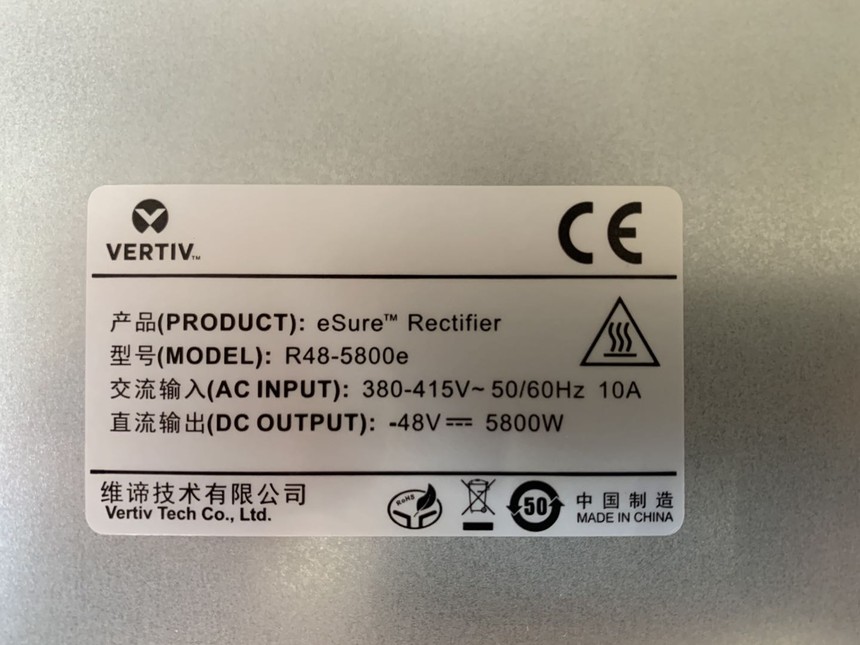

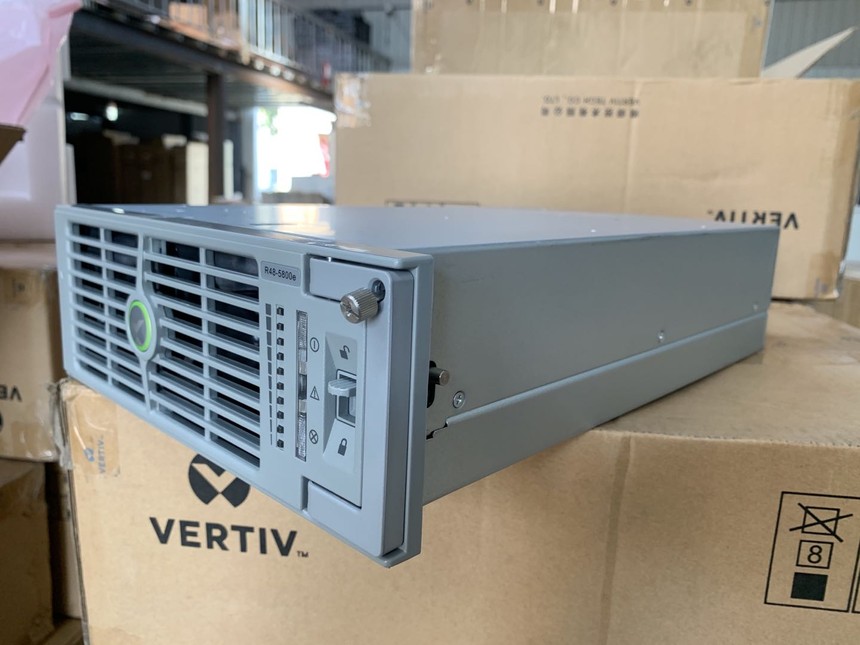

艾默生/维谛R48-5800E整流模块

艾默生/维谛R48-5800E整流模块采用有源功率因数补偿技术，功率因数值达0.99。

对于Netsure801电源系统，交流输入电压正常工作范围宽至85～300Vac。对于Netsure801电源系统，交流输入电压正常工作范围宽至90～290Vac。

整流模块采用全面软开关技术，额定效率高达98％以上。

整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。整流模块的传导和辐射均能达到Class B的要求。

整流模块安规设计符合UL，CE，NEBS标准。

模块功率密度高。

整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。

整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。

艾默生R48-5800E技术参数：

工作温度	－5℃～40℃
相对湿度	≤90％RH
海拔高度	≤2000m（2000m以上限功率）
冷却方式	强迫风冷
输入电压制式	单相三线制
输入电压范围	85Vac～290Vac
额定输入电压	200Vac～240Vac
不工作承受最大静态电压	320Vac
输入电流	＜19A@2900W/176Vac
开机冲击电流	＜30A
输入冲击电流	＜150％额定稳态输入峰值电流
允许输入电网频率	45Hz～65Hz
额定输入电网频率	50Hz/ 60Hz
输出直流电压范围	42V～58.5V
输出直流电流	0～60A
稳压精度	≤±0.5％
负载调整率	≤±0.5％
电压调整率	≤±0.1％
开机上冲幅度	≤±1％
THD参数	≤5％   @50％～100％额定输出功率
功率因数参数	≥0.90  @25％～50％额定输出功率
	≥0.98  @50％～100％额定输出功率
	≥0.99  @100％额定输出功率
峰-峰值杂音	＜200mV，0～100MHz，正常输出电压         参考标准：YD/T7314.4.3.4
电话衡重杂音	＜2mV，整流模块单独工作，300Hz～3400Hz    参考标准：YD/T731-2002  4.4.3.1
	＜1mV，整流模块在电源系统中工作，300Hz～3400Hz
宽频杂音	≤50mV，3.4kHz～150kHz                     参考标准：YD/T731_2002 4.4.3.2
离散杂音	≤5mV，3.4kHz～150kHz                      参考标准：YD/T731 4.4.3.3
	≤3mV，150kHz～200kHz                      参考标准：YD/T731 4.4.3.3
	≤2mV，200kHz～500kHz                      参考标准：YD/T731 4.4.3.3
	≤1mV，500kHz～30000kHz                    参考标准：YD/T731 4.4.3.3
联单	≤20mV，0.15MHz～30MHz                    参考标准：EN300132
浪涌	800V/2Ω                                        参考标准：EN61000-4-5
EFT	4kV/2kV                                        参考标准：EN 61000-4-4
ESD	8kV/15kV                                      参考标准：EN 61000-4-2
传导抗扰	3V 0.15MHz～80MHz，89dBuA 0.01MHz～0.27MHz  参考标准：EN 61000-4-6
辐射抗扰	10V 80Hz～2GHz，10kHz～10GHz                 参考标准：EN 61000-4-3
工频磁场	30A/m                                          参考标准：EN 61000-4-8
传导电流发射	0.27MHz～30MHz                                参考标准：GR-1089-CORE
过流保护	输入/输出过流保护（采用保险丝）。短路保护
过欠压保护	输入欠压保护点：80Vac±3Vac，回差＞15Vac
	输入过压保护点：295Vac±5Vac，回差＞10Vac
	PFC过压保护点：425Vac±5Vac，回差10Vac
	输出过压硬件保护点：58.5Vdc～60Vdc
	输出过压软件保护点：56Vdc～59Vdc（通过监控模块可调）
效率	最高91％
均流	10％～100％额定负载条件下，同一个电源系统（最大1200A）中，整流模块均流误差小于±1.5A
温度系数（1/℃）	≤±0.01％
动态响应（额定输入输出电压）	负载电流在50％～25％～50％之间跳变和在50％～75％～50％之间阶跃变化时，负载效应恢复时间≤200μs，超调量≤5％；负载电流在10％～90％～10％之间阶跃变化时（Telcordia GR-947），tr/tf为50μs，模块的上/下超调量≤5％，模块输出电压超出±1 ％误差带的时间≤4ms
启动时间（通过监控模块选择开机模式）	正常软启动：从交流上电到模块输出的时间延迟小于5s
	输出缓起：90％额定负载下，整流模块输出电压上升时间大于8s。100％额定负载下，最大上升时间10s。 本功能可由监控模块设置为是否有效，启动时间也可以通过监控模块设置（根据Telcordia GR-947-CORE，R3-19）
保持时间	10ms（测试过程中允许输出从54V降到42V）
噪声	≤50dB（A）（1.0m处）
浪涌保护	满足IEEE C62 41-1991 B3等级，6kV/3kA（1.2/50μs冲击电压和8/20μs冲击电流）
绝缘强度	交流输入端子对壳体2121V直流电压1分钟，无击穿，稳态漏电流小于1mA。 交流输入端子对直流输出端子4242V直流电压1分钟，无击穿，稳态漏电流小于1mA。 直流输出端子对壳体707V直流电压1分钟，无击穿，稳态漏电流小于1mA。 直流输出端子对地1500V直流电压1分钟，无击穿，稳态漏电流小于1mA。（测试前拆除电位器和滤波电容）
绝缘电阻	直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥20MΩ（试验电压500Vdc）
尺寸	132.5mm（高）×88mm（宽）×287mm（深）
重量	≤3.5kg

安装艾默生R48-5800E整流模块步骤如下：

1．用十字螺丝刀松开把手固定螺钉，把手将自动弹出，定位销将凹进模块里面。

2．将整流模块放入整流模块插槽。往里将模块缓慢推至不动为止。合上模块面板上的把手，模块将被锁定在机柜上。用十字螺丝刀紧固把手固定螺钉。

安装R48-5800E整流模块步骤如下：

1．点按整流模块面板上把手，把手将自动弹出，定位销将凹进模块底盖。

2．将整流模块放入图2-4所示位置。往里将模块缓慢推至不动为止。合上模块面板上的把手，模块将被锁定在机柜上。

以上就是艾默生/维谛R48-5800E整流模块型号特点.

艾默生R48-5800E整流模块，艾默生R48-5800E

艾默生R48-5800E整流模块

一、整流模块特点
1、效率高达93％以上;
2、功率因数0.998;
3、输入电网频率：45 ~ 65Hz;
4、工作温度范围：-40～+65℃;
5、额定输出功率:5800W，功率密度高达0.813 W/cm3 ;
6、安规：EN60950: 1992，UL1950 ;
7、EMC: EN55022 Class B ;
8、无损伤热插拔;
9、整流模块MTBF>57万小时

二、R48-5800型整流模块技术参数
参数类别
参数名称
数值
环境条件
工作温度
－40℃～65℃，其中－40℃～45℃输出额定功率5800W，大于45℃时限功率输出
相对湿度
90％RH
海拔高度
2000m（海拔高度2000m以上降额使用）
交流
输入
输入电压制式
三相四线制
输入电压范围
260Vac～530Vac
不工作承受静态电压
600Vac
额定输入电压
380Vac～480Vac
输入电流
＜13A（线电流）@5800W，输入电压为380Vac
启动冲击电流
不大于额定输入稳态峰值的150％
允许输入电网频率
45Hz～65Hz
额定输入电网频率
50Hz/60Hz
直流
输出
输出直流电压范围
42V～58V
输出直流电流
0A～121A（限流点可以设置）
稳压精度
＜±1％
负载调整率
≤±0.5％
电压调整率
≤±0.1％
启动超调量
≤±0.1％
功率因数和THD
功率因数
＞0.98 @50％～100％额定输出功率
＞0.99 @100％额定输出功率，标称输入电压和频率
THD
＜5％ @50％～100％额定输出功率
安全
规范
安全标准
UL/ EN/ IEC 60950-2000
安规要求
CE
杂音
指标
峰-峰值杂音
≤100mV（0Hz～100MHz）
电话衡重杂音
≤1mV @0％～100％额定输出功率以及负载限流（输出电压＞42V）
＜32dBrnC @0％～100％额定输出功率以及负载限流（输出电压＞42V）
≤2mV（300Hz～3400Hz） 参考标准：YD731-2002
宽频杂音
≤50mV（3.4kHz～150kHz） 参考标准：YD731-2002
≤20mV（150kHz～30MHz） 参考标准：YD731-2002
＜20mV（25Hz～20kHz） 参考标准：ETS EN 300 132-2
＜100mVrms（在10kHz～20MHz内的任意3kHz波段） 参考标准：Telcordia GR-947-Core
离散杂音
≤5mV（3.4kHz～150kHz） 参考标准：YD731-2002
≤3mV（150kHz～200kHz） 参考标准：YD731-2002
≤2mV（200kHz～500kHz） 参考标准：YD731-2002
≤1mV（0.5MHz～30MHz） 参考标准：YD731-2002
窄带杂音
－21dBm（20mV） @25Hz～200Hz
－40dBm（2.24mV） @500Hz～3000Hz（在此范围内线性变化）
－35dBm（4mV） @3kHz～20kHz 参考标准：ETSI EN 300 132-2
EMC指标
浪涌
输入：1kV差模/2kV共模；输出：800V/2Ω；信号线：1kV差模/2kV共模 参考标准：YD/T983-1998（保留）
EFT
输入和输出：4kV；信号线：1kV 参考标准：EN 61000-4-4
O2-8 参考标准：GR-1089-CORE
ESD
8kV/15kV 参考标准：EN 61000-4-2
R2-1，R2-2，R2-3，O2-4 参考标准：GR-1089-CORE
传导抗扰
3Vrms，0.15～80MHz 参考标准：EN 61000-4-6
R3-15，CO3-16，R3-17 参考标准：GR-1089-CORE
辐射抗扰
10V，80～2GHz 参考标准：EN 61000-4-6
工频磁场
30A/m 参考标准：EN 61000-4-8
传导发射
Class A 参考标准：CFR 47 Part 15
Class A 参考标准：EN55022
传导电流发射
R3-6 参考标准：GR-1089-CORE
辐射发射
Class A 参考标准：EN 55022
Class A 参考标准：CFR 47 Part 15
其它
效率
91％。输出为53.5V/50A到53.5V/100A条件下效率为90％
均流
在10％～100％负载时，模块电流均流误差≤±3A内
温度系数（1/℃）
≤±0.01％
动态响应
当负载按50％～25％～50％和50％～75％～50％进行阶跃变化时，响应时间≤200ms，超调量≤5％；
当负载按10％～90％和90％～10％进行阶跃变化时（≤4 ms◎50 ms），在±1％调节范围内，超调量或失调量≤5％
启动时间（通过监控模块选择开机模式）
正常开机模式：从交流上电到模块输出的时间延迟小于8秒
输出缓启：启动时间可以通过监控模块设置，90％额定负载时启动时间大于8秒，100％额定负载时启动时间为90秒
保持时间
>10ms（输出从54V降到42V）
噪声
不大于50dB（A）（离开0.6m处）
浪涌保护
满足YD/T731-2002，YD/T983-1998 1kV差模/ 2kV共模
绝缘电阻
直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥20MΩ
绝缘强度
交流输入端子对壳体2120V直流电压1分钟，无击穿，稳态漏电流小于1mA。
交流输入端子对直流输出端子4242V直流电压1分钟，无击穿， 稳态漏电流小于1mA。
直流输出端子对壳体707V直流电压1分钟，无击穿，稳态漏电流小于1mA。
直流输出端子对地1500V直流电压1分钟，无击穿，稳态漏电流小于1mA（测试前取下压敏电阻和滤波电容）
机械参数
尺寸
88mm（高）×244mm（宽）×372mm（深）
重量
≤8kg

系列电源系统具有高效，高可靠，超低辐射，维护快捷等优点，整流模块采用无损伤热插拔技术，即插即用，并支持高低效模块混插，R48-5800E是高效模块，额定效率高达95.9%，效率96.2%。
功能和特点 供应全新 艾默生R48-5800E整流模块
1．热插拔 供应全新 艾默生R48-5800E整流模块
整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。
2．数字化均流 供应全新 艾默生R48-5800E整流模块
整流模块采用先进的数字化均流技术，无需监控模块，整流模块间可以自动均流，均流不平衡度小于±3％。
3．输入限功率控制 供应全新 艾默生R48-5800E整流模块
整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。转换点在176V（回差小于2V）。当输入电压在176Vac～300Vac时，模块可以输出功率；当输入电压在85Vac～176Vac时，使其在低输入电压时既保证负载需求，又能保证模块的可靠工作

艾默生R48-5800E

艾默生R48-5800E Vertiv （艾默生）NetSure 801 系列高可靠高效率分立式电源系统是维谛技术集多年开发和网上运行经验推出的新一代 大容量通信电源系统。该电源系统由交流配电柜、直流配电柜、整流柜组成，具有数字化双 DSP 控制、有源 PFC、软开关技术、原边箝位专利技术、集中散热专利技术等，具有安全可靠、高效节能、智能化、节省空间、 分期投入等优点。

安全可靠

★ 电网适应能力强：输入电压范围260Vac～530Vac，能承受 600Vac高压输入。

★ 防雷能力强：具有交流侧、直流侧等全方位防雷保护。

★ 保密性能好：支持SSH、SSL加密协议，具有高安全性能。

★ 油机兼容性好：具有Walk-in功能，耐油机启动，能承受油机瞬 间过压。

★ 电池保护能力强：具有输出电流缓起功能，减小对负载和电池 的冲击，有效延长电池使用寿命。

艾默生R48-5800E高效节能

★ 模块效率高：普通模块效率>93%；高效模块效率>96%。

★ 多种节能方案：支持休眠节能技术、高效-普效模块混插节能技 术。

★ 满足欧盟RoHS标准和中国环保指令。

智能化

★ 全面监控：交流配电柜、直流配电柜、整流柜均自带监控单 元，可独立工作。

★ 远程管理：可以通过网口、Modem、RS232、RS485实时 远程监控。

★ 信息丰富：可存储历史告警信息4000条、电池测试日志10 条、系统日志5000条、控制日志500条、历史数据60000 条。

★ 界面友好：彩色屏，图形化菜单，参数设置方便，操作简 单。

★ 自主均流：数字化控制，均流不平衡度<3%，性能稳定；整 流模块能脱离监控模块稳定工作并自主均流。

★ 接线灵活：真正全正面操作，上下自由出线。

★ 便于管理：整流模块具有独立的ID识别功能，便于用户的 资产管理。

节省空间

★ 单个整流架容量2000A，整个系统节地20%

艾默生维谛通信电源（整流模块）R48-5800E故障后，请按如下步骤更换。

一、检测新艾默生维谛通信电源（ 整流模块）R48-5800E，看是否有明显的运输损坏。

二、抓住新艾默生维谛通信电源（整流模块）R48-5800E把手将模块往外拉，即可将模块抽出机架。次时请尽量小心，刚刚退出工作的模块外壳表面温度还很高，注意抓紧模块以免跌落损坏。

三、抓住新艾默生维谛通信电源（整流模块）R48-5800E把手，缓慢将模块推进到机柜，确保输入。输出插座连接良好。模块运行指示灯经过短路时延迟后会亮，风扇运转。

四、检查新的艾默维谛生通信电源（整流模块）R48-5800E工作是否正常。包括：监控模块是否能识别整流模块，是否和其他通信电源均流，当重新拔出该通信电源时，观察监控模块上是否有相应告警。若各项检验都正确，则新艾默生通信电源（整流模块）正常。

五、将把手推进前面板以固定该艾默生通信电源（整流模块）R48-5800E.
