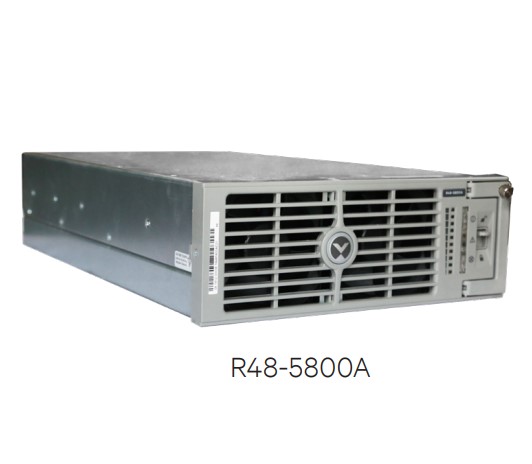

维谛大功率5800W通信电源整流模块R48-5800A

城市: 全国

咨询热线: 18366068668

18366068668

产品说明

维谛R48-5800A艾默生整流模块48V 大功率5800W整流模块

　　一、概述

　　R48-5800a艾默生维谛通信电源整流模块，标称输出电压48v,标称输出电流100a

艾默生Emerson系统电源R48-5800A的电源R48-5800A为EMERSON公司标准的48V,100A的整流模块；

该模块具有如下特点：1. 高效率: 92%的标准效率；2. 高功率,最大输出功率5800W；3. 具有智能化的输入限功率保护功能：当输入电压在304Vac～530Vac时（回差小于3V），模块可以输出最大功率（5800W）；当输入电压在260Vac～304Vac时，整流模块仍然能够正常工作，但是处于限功率模式；4. 数字化均流功能：多个模块见用CAN总结即可通信，无需监控模块即可实现均流，且均流误差较小；5. 体积小，重量轻，功率密度大。


　　二、特点

艾默生r48-5800a通信电源产品特点：

　　1、效率高达93％以上;

　　2、功率因数0.998;

　　3、输入电网频率：45 ~ 65Hz;

　　4、工作温度范围：-40～+65℃;

　　5、额定输出功率:5800W，功率密度高达0.813 W/cm3 ;

　　6、安规：EN60950: 1992，UL1950 ;

　　7、EMC: EN55022 Class B ;

　　8、无损伤热插拔;

　　9、整流模块MTBF>57万小时

　　超宽交流输入电压工作范围

　　艾默生5800A超大系统输入容量

　　采用全面软开关专利技术及休眠节能专利，高效节能

　　先进的电磁兼容设计，符合ce、nebs、等国内外标准

　　无损伤热插拔技术，即插即用，更换时间小于1min

　　完备的故障保护、故障告警功能

　　交流配电柜、直流配电柜配置有独立监控单元，可脱离系统独立使用


　　三、r48-1800a、r48-2900u、r48-5800a艾默生通信电源整流模块日常故障处理方法

　　1、整流模块故障

　　整流模块常见故障表现有：绿色灯（电源指示灯）灭、黄色灯（保护指示灯）亮、黄色灯闪亮，红色灯（故障指示灯）亮，红色灯闪亮。

　　2、更换整流模块风扇

　　当风扇因故障不转时，需更换新的风扇。风扇和面板的拆卸方法如下：

　　1) 用十字螺丝刀将固定前面板的3个螺钉从固定孔里拆下，将前面板拔出；

　　2) 拔下风扇的电源线，拿走风扇，并更换新风扇；

　　3) 将风扇电源线插入风扇电源插座，将风扇吹风的方向对准机箱内部标签方向，装入风扇，装上前面板并用3个螺钉将前面板固定

　　3、更换整流模块

　　对于整流模块，除更换风扇外，建议不要做其它任何维修工作。整流模块故障后，请按如下步骤更换：

　　1) 检查新整流模块，看是否有明显的运输损坏。

　　2) 松开艾默生5800a整流模块的把手固定螺钉。抓住故障整流模块的把手将模块往外拉，即可将模块抽出机架。此时请

　　3) 尽量小心，刚刚退出工作的模块外壳表面温度还很高，注意抓紧模块以免跌落损坏。

　　4) 抓住新整流模块把手，缓慢将模块推进到机柜，确保输入、输出插座连接良好。模块运行指示灯经过短时延迟后会

　　5) 发光，风扇运转。

　　6) 检查新的整流模块工作是否正常。包括：监控模块是否能识别新整流模块；是否和其他整流模块均流；当重新拔出

　　7) 该整流模块时，观察监控模块上是否有相应告警。若各项检验都正确，则更换上的整流模块运行正常。

　　8) 将把手推进前面板以固定该整流模块。固定r48-5800a整流模块的把手固定螺钉。

产品参数

R48-5800A维谛型整流模块技术参数

参数类别	参数名称	数值
环境条件	工作温度	－40℃～65℃，其中－40℃～45℃输出额定功率5800W，大于45℃时限功率输出
	相对湿度	90％RH
	海拔高度	2000m（海拔高度2000m以上降额使用）
交流输入	输入电压制式	三相四线制
	输入电压范围	260Vac～530Vac
	不工作承受zui大静态电压	600Vac
	额定输入电压	380Vac～480Vac
	输入电流	＜13A（线电流）@5800W，输入电压为380Vac
	启动冲击电流	不大于额定输入稳态峰值的150％
	允许输入电网频率	45Hz～65Hz
	额定输入电网频率	50Hz/60Hz
直流输出	输出直流电压范围	42V～58V
	输出直流电流	0A～121A（限流点可以设置）
	稳压精度	＜±1％
	负载调整率	≤±0.5％
	电压调整率	≤±0.1％
	启动超调量	≤±0.1％
功率因数和THD	功率因数	＞0.98 @50％～100％额定输出功率
	功率因数	＞0.99 @100％额定输出功率，标称输入电压和频率
	THD	＜5％ @50％～100％额定输出功率
安全规范	安全标准	UL/ EN/ IEC 60950-2000
安全规范	安规要求	CE
杂音指标	峰-峰值杂音	≤100mV（0Hz～100MHz）
	衡重杂音	≤1mV @0％～100％额定输出功率以及负载限流（输出电压＞42V）
		＜32dBrnC @0％～100％额定输出功率以及负载限流（输出电压＞42V）
		≤2mV（300Hz～3400Hz）参考标准：YD731-2002
	宽频杂音	≤50mV（3.4kHz～150kHz）参考标准：YD731-2002
		≤20mV（150kHz～30MHz）参考标准：YD731-2002
		＜20mV（25Hz～20kHz）参考标准：ETS EN 300 132-2
		＜100mVrms（在10kHz～20MHz内的任意3kHz波段）参考标准：cordia GR-947-Core
	离散杂音	≤5mV（3.4kHz～150kHz）参考标准：YD731-2002
		≤3mV（150kHz～200kHz）参考标准：YD731-2002
		≤2mV（200kHz～500kHz）参考标准：YD731-2002
		≤1mV（0.5MHz～30MHz）参考标准：YD731-2002
	窄带杂音	－21dBm（20mV） @25Hz～200Hz
		－40dBm（2.24mV） @500Hz～3000Hz（在此范围内线性变化）
		－35dBm（4mV） @3kHz～20kHz 参考标准：ETSI EN 300 132-2
EMC指标	浪涌	输入：1kV差模/2kV共模；输出：800V/2Ω；信号线：1kV差模/2kV共模参考标准：YD/T983-1998（保留）
	EFT	输入和输出：4kV；信号线：1kV 参考标准：EN 61000-4-4
	EFT	O2-8 参考标准：GR-1089-CORE
	ESD	8kV/15kV 参考标准：EN 61000-4-2
	ESD	R2-1，R2-2，R2-3，O2-4 参考标准：GR-1089-CORE
	传导抗扰	3Vrms，0.15～80MHz 参考标准：EN 61000-4-6
	传导抗扰	R3-15，CO3-16，R3-17 参考标准：GR-1089-CORE
	辐射抗扰	10V，80～2GHz 参考标准：EN 61000-4-6
	工频磁场	30A/m 参考标准：EN 61000-4-8
	传导发射	Class A 参考标准：CFR 47 Part 15
	传导发射	Class A 参考标准：EN55022
	传导电流发射	R3-6 参考标准：GR-1089-CORE
	辐射发射	Class A 参考标准：EN 55022
	辐射发射	Class A 参考标准：CFR 47 Part 15
其它	效率	zui大91％。输出为53.5V/50A到53.5V/100A条件下效率为90％
	均流	在10％～100％负载时，模块电流均流误差≤±3A内
	温度系数（1/℃）	≤±0.01％
	动态响应	当负载按50％～25％～50％和50％～75％～50％进行阶跃变化时，响应时间≤200ms，超调量≤5％；当负载按10％～90％和90％～10％进行阶跃变化时（≤4 ms◎50 ms），在±1％调节范围内，超调量或失调量≤5％
	启动时间（通过监控模块选择开机模式）	正常开机模式：从交流上电到模块输出的时间延迟小于8秒
	启动时间（通过监控模块选择开机模式）	输出缓启：启动时间可以通过监控模块设置，90％额定负载时启动时间大于8秒，100％额定负载时zui大启动时间为90秒
	保持时间	>10ms（输出从54V降到42V）
	噪声	不大于50dB（A）（离开0.6m处）
	浪涌保护	满足YD/T731-2002，YD/T983-1998 1kV差模/ 2kV共模
	绝缘电阻	直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥20MΩ
	绝缘强度	交流输入端子对壳体2120V直流电压1分钟，无击穿，稳态漏电流小于1mA。交流输入端子对直流输出端子4242V直流电压1分钟，无击穿，稳态漏电流小于1mA。直流输出端子对壳体707V直流电压1分钟，无击穿，稳态漏电流小于1mA。直流输出端子对地1500V直流电压1分钟，无击穿，稳态漏电流小于1mA（测试前取下压敏电阻和滤波电容）
机械参数	尺寸	88mm（高）×244mm（宽）×372mm（深）
机械参数	重量	≤8kg
