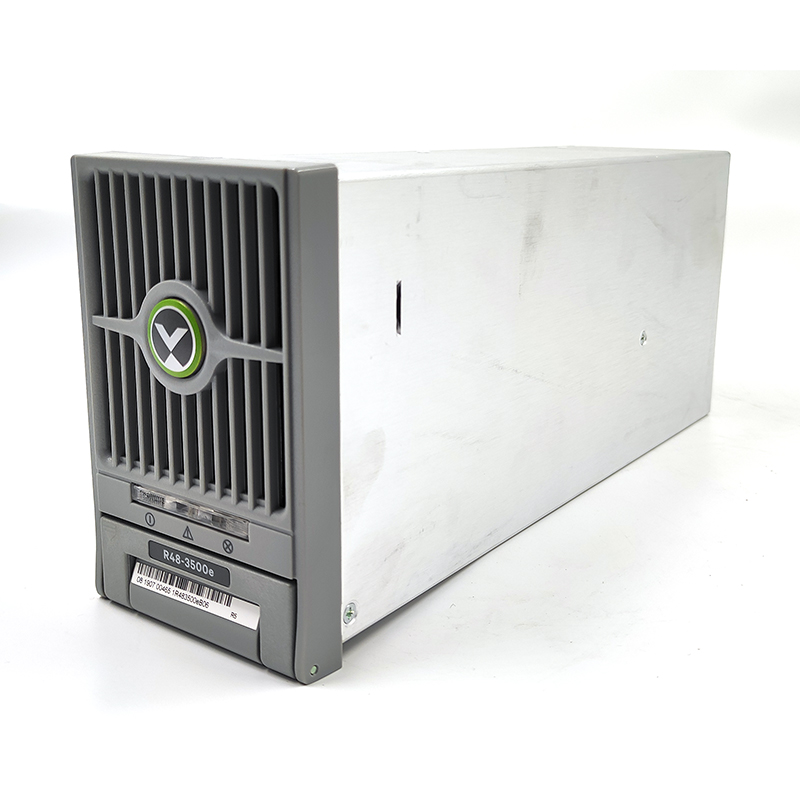

维谛R48-3500E

维谛(艾默生)R48-3500e通信电源模块特点

1、效率达93%以上;

2、功率因数0.998;

3、输入电网频率:45～65Hz;

4、工作温度范围:-40～+65°C;

5、额定输出功率:580OW，功率密度高达0.813 W/cm3 ;

6、安规:EN60950:1992，UL1950 ;

7、EMC:EN55022 Class B ;

8、无损伤热插拔;

9、整流模块MTBF>57万小时

维谛(艾默生)R48-3500e通信电源模块技术参数

环境条件:

工作温度:-5C～45℃，45℃以上降额使用

贮存温度:-40℃~70℃

相对湿度:<95%RH，无冷凝

海拔高度:<2000m (2000m以上需要降额使用)

冷却方式:强迫风冷

输入特性:

输入电玉范围: 85vac ~ 290vac，单相三线制

额定输入电压:200Vac~ 250Vac

功率降额输入电压范围:85Vac~176VA

不工作承受静态电压:415Vac

额定输入电流: <16A

输入电流:<19A

输入冲击电流:<30A

允许输入电网频率:45～65Hz

额定输入电网频率:50Hz/60Hz

输出特性:

输出直流电压范围:42V~58V

输出直流电流:0A～60.5A

稳压精度≤±0.5%

负载调整率≤±0.5%

电压调整率≤±0.1%

开机上冲幅度≤±1%

一、艾默生模块R48-3500E 48V整流模块技术参数介绍



　　1．启动时间



　　通过监控模块可以选择开机模式：



　　1）输出缓启，本功能由外部监控模块设置为是否有效，启动时间可以通过监控模块设置，可设范围8s～128s，精度≤±10%。



　　2）正常开机模式，从交流上电到模块输出的时间延迟小于5秒。



　　2．效率



　　艾默生模块R48-3500E 48V整流模块额定效率大于91%，效率达92%。



　　3．艾默生R48-3500E 48V整流模块输出特性：



　　输出直流电流：0A～60.5A



　　输出直流电压范围：42V～58V



　　负载调整率≤±0.5％



　　电压调整率≤±0.1％



　　开机上冲幅度≤±1%



　　稳压精度≤±0.5％



　　4．艾默生模块R48-3500E 48V整流模块输入特性：



　　额定输入电压：200Vac～250Vac



　　不工作承受静态电压：415Vac



　　输入电压范围：85Vac～290Vac，单相三线制



　　功率降额输入电压范围：85Vac～176VA



　　输入电流：＜19A 2900W/176Vac



　　额定输入电流：＜16A 2900W



　　输入冲击电流：&lt;30A



　　额定输入电网频率：50Hz/60Hz



　　允许输入电网频率：45～65Hz



　　5.环境条件：



　　贮存温度：-40℃～70℃



　　冷却方式：强迫风冷



　　工作温度：-5℃～45℃，45℃以上降额使用



　　海拔高度：≤2000m，超过2000m以上需要降额使用



　　相对湿度：≤95%RH，无冷凝



　　6．温度系数（1/℃）：≤±0.01%



　　7．均流



　　艾默生模块电流均流误差±1.5A内。



　　8．艾默生模块R48-3500E 48V整流模块输出限流特性：



　　无级限流，限流点0A～60.5A，可以通过监控模块调节，限流精度



　　≤±1.5A（42V～58V）



　　9．艾默生模块R48-3500E 48V整流模块功率因数和THD：



　　功率因数≥0.98 50%～100%额定输出功率



　　功率因数≥0.90 25%～50%额定输出功率



　　THD≤5%50%～100%额定输出功率



　　功率因数≥0.99 100%额定输出功率



　　10．艾默生模块R48-3500E 48V整流模块动态响应



　　当负载按50%—75%—50%或50%—25%—50%进行阶跃变化时，响应时间≤200ms，超调量≤5%。



　　二、艾默生整流模块相关产品：艾默生R48-3500E,R48-3500E,艾默生3500E



　　三、艾默生模块R48-3500E 48V整流模块特点



　　1、整流模块MTBF&gt;57万小时;



　　2、EMC:EN55022 Class B;



　　3、工作温度范围：-40～+65℃;



　　4、效率高达93％以上;



　　5、无损伤热插拔;



　　6、安规：EN60950:1992，UL1950;



　　7、输入电网频率：45~65Hz;



　　8、功率因数0.998;



　　9、额定输出功率:3500W，功率密度高达0.813 W/cm3。
