维谛R48-3000E3通信电源整流模块 科领奕智输出功率根据输入电压和输出电压的变化而变化。当输入电压在176Vac～290Vac时（回差小于3V），整流模块可输出大功率（2900W）；当输入电压在85Vac～176Vac时，模块正常工作，但是将进入限功率模式。
维谛R48-3000e3整流模块输出特性
当输出电压在48V和58V之间时，大输出功率为3000W。
当输出电压低于48V时，输出电流维持在60.5A。
当输出电压为58V时，大输出电流为50A。
当负载超过2900W时，整流模块将限流输出以便输出恒定功率。
维谛R48-3000E3通信电源整流模块 科领奕智温度限功率
45℃或以下环境温度时，整流模块可以满功率输出。
55℃环境温度，整流模块大输出功率为2320W（54V/43A）。
60℃环境温度，模块允许输出功率为1450W。
65℃环境温度，模块输出功率为0。
维谛R48-3000e3整流模块输出电流不平衡当多个整流模块在电源系统中并联使用时,均流误差大的模块能自动识别,并点亮其面板上的黄色指示灯。故障事件发生后,整流模块上报告警信号给监控模块进行相应处理。艾默生R48-3000e3整流模块监控功能艾默生R48- 3000E3整流模块内置有先进的数字信号处理器,它监测和控制整个模块的运行,并通过CAN总线与监控模块时实通讯。表5- 10列出了整流模块和监控模块之间交换的命令和信息。

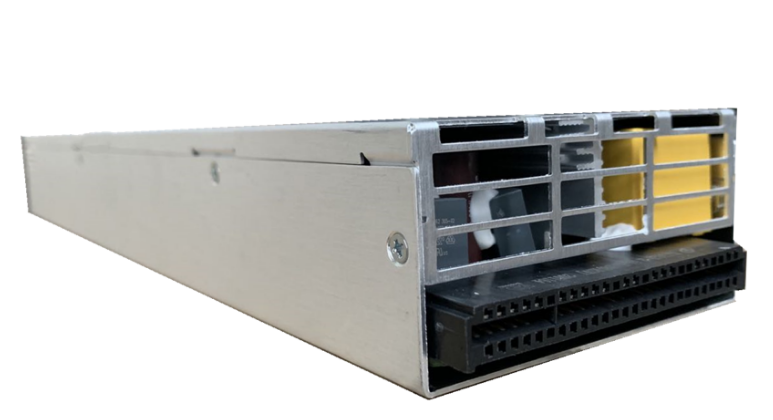

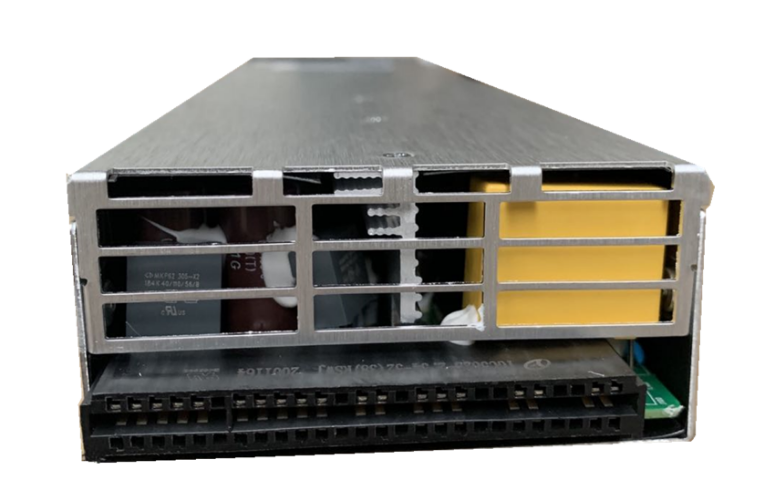

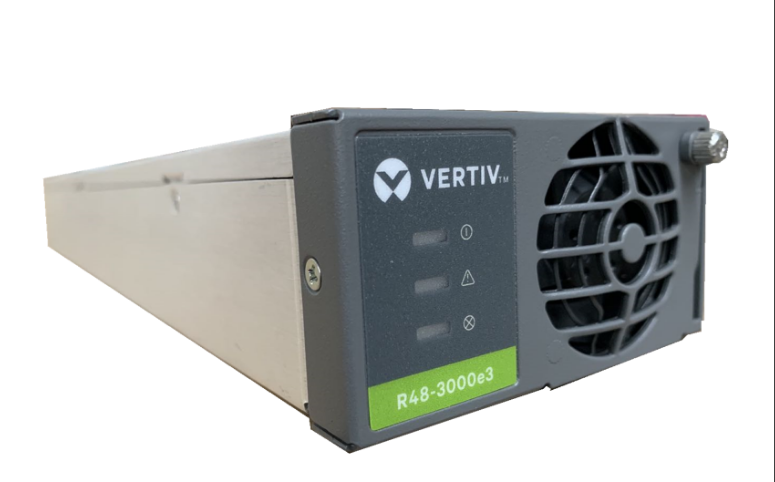

维谛R48-3000E3电源模块
1．维谛R48-3000E3热插拔
维谛R48-3000E3整流模块采用热插拔技术。在一个带电的电源系统中，插入整流模块或拔出整流模块不会产生火花，也不会损坏端子。更换整流模块时间小于1分钟，冲击电流小于等于额定输入稳态峰值电流的1.5倍。
当模块插入系统时，不会引起系统输出电压的扰动。
2．维谛R48-3000E3电源模块自主均流
整流模块采用先进的数字化自主均流技术，均流不平衡度小于3％。
3．输入限功率控制
整流模块采用先进的限功率控制方法，其输出功率根据输入电压和输出电压的变化而变化。当输入电压在176Vac～290Vac时（回差小于3V），整流模块可输出大功率（2900W）；当输入电压在85Vac～176Vac时，模块正常工作，但是将进入限功率模式
4．输出特性
★当输出电压在48V和58V之间时，大输出功率为3000W。
★当输出电压低于48V时，输出电流维持在60.5A。
★当输出电压为58V时，大输出电流为50A。
★当负载超过2900W时，整流模块将限流输出以便输出恒定功率。
5．温度限功率
45℃或以下环境温度时，整流模块可以满功率输出。
55℃环境温度，整流模块大输出功率为2320W（54V/43A）。
60℃环境温度，模块允许输出功率为1450W。
65℃环境温度，模块输出功率为0。
6．输出限流点调节
整流模块提供输出限流功能。通过外部监控模块，整流模块的限流点能在0～60A之间调节。
当输出电压在42～58.5V之间时，限流点调节精度不大于±1.5A。输出电压在42V以下时，限流点调节精度不大于±3A。
7．输出电压调节
通过外部监控模块，整流模块的输出电压可在42～58.5V之间调节，调节精度为±0.1V。
8．风扇控制
当整流模块输入电压在正常范围内时，风扇的转速随整流模块内部温度的升高而提高。当内部温度高于40℃时，风扇满转。交流输入过高或过低时，风扇停转。
9．输入过/欠压保护
当输入电压小于85Vac或者大于290Vac，黄色指示灯亮，整流模块将停止工作。保护事件发生时整流模块会上报监控模块，由监控模块进行告警处理。
10．输出过压保护
整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为58.5V～60V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V，要求比输出电压高0.5V以上，出厂默认值为59V。
软件过压保护模式可以通过监控模块选择：
1）一次过压锁死模式
当整流模块发生软件过压，整流模块关机并保持，需要人工干预方可恢复。
2）二次过压锁死模式
整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。如果整流模块输出电流小于5A时，整流模块不关机。
人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。
11．过温保护
在整流模块的进风口被堵住、环境温度过高或者风扇故障等原因导致其内部温度超过85℃时，其输出功率降至额定值的50％。当整流模块内部温度达到90℃时，其面板的黄色指示灯亮，整流模块将停止工作。
过温保护发生时，整流模块上报告警信号给监控模块进行相应处理。当整流模块内部的温度恢复正常后（回差大于10℃），整流模块将自动恢复工作，过温告警消失。
12．PFC过/欠压
当内部母线电压超过过/欠压保护点时，整流模块将停止工作，黄色指示灯亮。
13．通讯故障
整流模块发生通讯故障后，面板的黄色指示灯闪烁。故障信息将上报监控模块。为了保护蓄电池，当通讯故障发生后，整流模块的输出电压变为53.5V（默认值，可通过监控模块设置）。当通讯恢复正常后，整流模块自动恢复正常工作。
14．风扇故障保护
风扇发生故障后，整流模块将产生风扇故障告警，其面板上的红色指示灯闪烁，整流模块停止输出。故障消除后，可自动恢复正常工作。
15．维谛R48-3000E3电源模块输出电流不平衡
当多个整流模块在电源系统中并联使用时，均流误差大的模块能自动识别，并点亮其面板上的黄色指示灯。
故障事件发生后，整流模块上报告警信号给监控模块进行相应处理。
16．维谛R48-3000E3监控功能
维谛R48-3000E3整流模块内置有先进的数字信号处理器，它监测和控制整个模块的运行，并通过CAN总线与监控模块时实通讯。表5-10列出了整流模块和监控模块之间交换的命令和信息。
以上便是维谛R48-3000E3的功能和特点。
