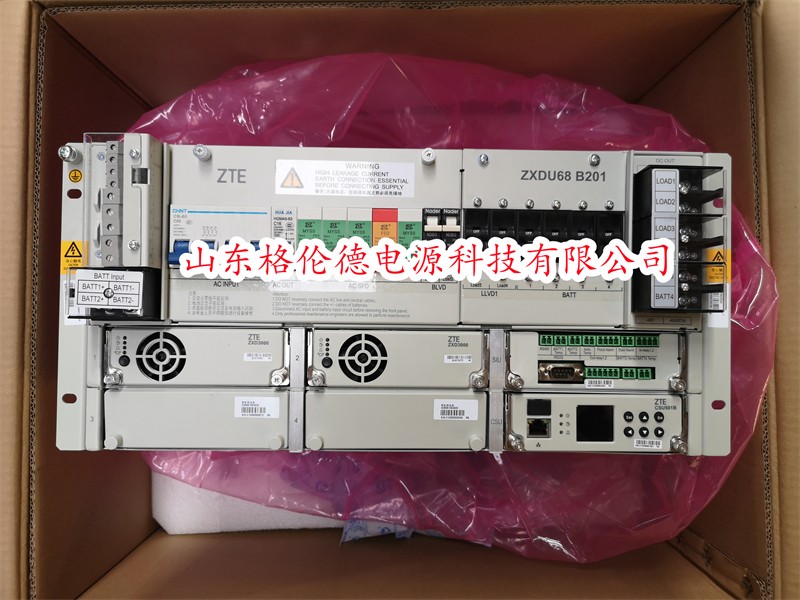

系统介绍 ZXDU68 B201系统是中兴一种嵌入式直流电源系统。为通信设备提供-53.5 V直流电源。 .交流输入模式 →中兴ZXDU68 B201（V5.0R99M01/V5.0R99M03）：三相五芯线(L1/L2/L3/N/ 体育 →ZXDU68 B201（V5.0R99M04）：单相三线制（L/N/PE）。→ZXDU68B201（V5. 0R99M05）：110V三活线系统（L1/L2/L3/PE）。 .交流输入电压和频率 →额定输入电压：220 V至240V（相位电压），380 V至415V（线路电压）。 →额定输入频率： 50 Hz/60 Hz。 .在全配置下，系统配备了中兴4个ZXD3000整流器，其额定输出功率为12 kW（-48 V到-57.6 V）。

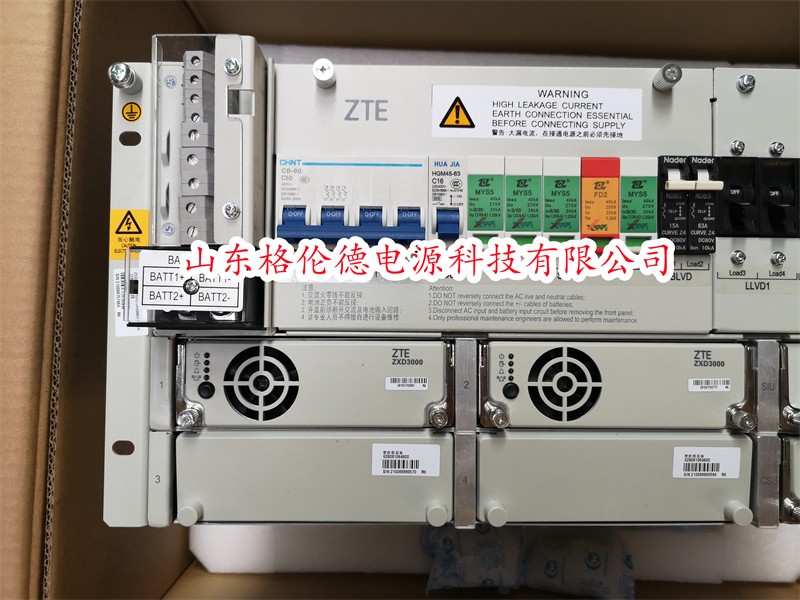

4.交流输出端子 5.交流输入断路器 6.交流输出断路器 7.交流SPD 8.蓄电池输入断路器 9.直流输出断路器10。直流 输出端子 11.SIU 12：CSU501B监控

ZXD3000整流器

中兴ZXDU68 B201（V5.0R99M01/V5.0R99/M03/V5.0R99 M04/

V5.0R99M05）直流电源系统（简称ZXDU68 B201系统）。

描述ZXDU68 B201系统的结构、特性和规格。

系统特点 高效整流器 输出功率为30% - 50%，整流效率为≥94%。 输出功率为50% - 100%，整流效率为≥96%。 自动将整流器切换到睡眠模式 系统根据负载功率将一个或多个整流器切换到睡眠模式。在睡眠模式下，整流器的 功率不大于4W。 输入电压的范围很广 广泛的输入相电压（85 V到295 V）使该系统适用于电源不稳定的区域。 容量扩展 该系统根据负载功率可配备1~4台ZXD3000整流器。 可通过浏览器访问 如果以太网可用，该系统可以通过安装在web浏览器上的计算机进行远程管理。 在批处理中管理数据 用户可以通过u盘批量设置参数、复制记录和升级程序。

专业的监控和管理 .通过CAN总线实现的传输速度较高。 .多种保护功能，如负载低压断开（LLVD）、负载低温断开（LLTD）、蓄电池低压断开 （BLVD）、蓄电池高温断开（BHTD）等。 .用户可以按整流器的QUY按钮查询整流器的数据或控制。 灵活的监控网络 该系统提供输入和输出继电器、RJ45以太网接口、RS232接口、南向RS485接口、USB接口 。该系统通过Telnet、超文本传输协议（HTTP）、文件传输协议（FTP）和简单网络管理 协议（SNMP）支持多种监控网络模式。

有关系统配置列表的说明，请参见表1-1。 表1-1配置列表 组件 配置 V5.0R99M01 V5.0R99M03 V5.0R99M04 V5.0R99M05 整流器 模型 ZXD3000 数量 四个（完全配置时）  模型 CSU501B 软件 变体 .13.07.00V1或以上 交流 配电装置 交流输入 方式 三相 五线 三相 五线 单相 三线 三芯线 交流输入 终端 五个端子（L1/L 2/L3/N/PE） 五个端子（L1/L 2/L3/N/PE） 三个端子（L/N /PE） 四个端子（L1 /L2/L3/PE） 交流输入 电路  1 × 50 A/4P 1 × 50 A/4P 细胞质体膜 1 × 80 A/2P 1 × 63 A/3P  交流辅助 产量 终端

配置 V5.0R99M01 V5.0R99M03 V5.0R99M04 V5.0R99M05 交流辅助输 出断路器 1×16 A MCB 1×16 A MCB 1 × 16 A/2P 细胞质体膜 1 × 16 A/2P 交流SPD C类 又 配电装置 电池输入端 子 四个端子（2× BATT+，2×BATT -） 8个端子（4×B ATT+，4×BATT- ） 8个端子（4×B ATT+，4×BATT- ） 8个端子（4×B ATT+，4×BATT- ） 电池 输入电路 碎浪花 2个×100 A MCBs 4×100AMCB 4×100AMCB 4×100AMCB 直流输出 终端 十二端子（-48 V/GND） 8个端子（-48 V/GND） 8个端子（-48 V/GND） 8个端子（-48 V/GND） 直流输出 电路 碎浪花 LLVD1: 2 × 100 MCB 大道：1×32 A ，1×16AMCB LLVD1： 2×100Amcb 大道：1×63 A ，1×16AMCB LLVD1： 2×100Amcb 大道：1×63 A ，1×16AMCB LLVD1： 2×100Amcb 大道：1×63 A ，1×16AMCB 直流SPD 一个，15 kA SPD 监督接口 通信背景 .一个RJ45以太网接口 .一个RS232通信接口 .一个南行RS458通信接口 输入输出 转述 .V5.0R99M01系统：两个输入继电器/四个输出继电器 .V5.0R99M03/V5.0R99M04/V5.0R99M05系统：两个输入继电器/两个输出继 电器 环境 察觉 .一个洪水报警接口 .一个门磁铁报警接口 .一个环境温度界面 .V5.0R99M01系统：两个电池温度接口 V5.0R99M03/V5.0R99M04/V5.0R99M05系统：四个电池温度接口 统一的S波段 交流 一个USB接口

系统结构 中兴ZXDU68 B201系统由ZXD3000整流器、集中监控单元（CSU）、信号接口单元（SIU）、断 路器、浪涌保护装置（SPD）和连接端子组成。
