华为OptiX OSN1500B设备特性

华为OptiX OSN1500是经济、紧凑型STM-1/4 MSTP设备，支持升级到STM-16 系统

OSN1500B子架

华为OPTIXS OSN1500照片.png

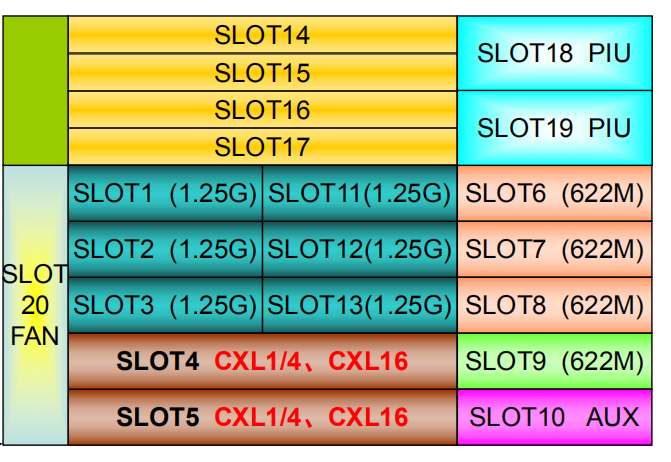

n 子架尺寸：221(高)×448(宽) ×287 mm(深)。上层2U高为接口区，下层 3U高为处理板

n 可装入300深ETSI机柜

n 支持CXL1/4、CXL16

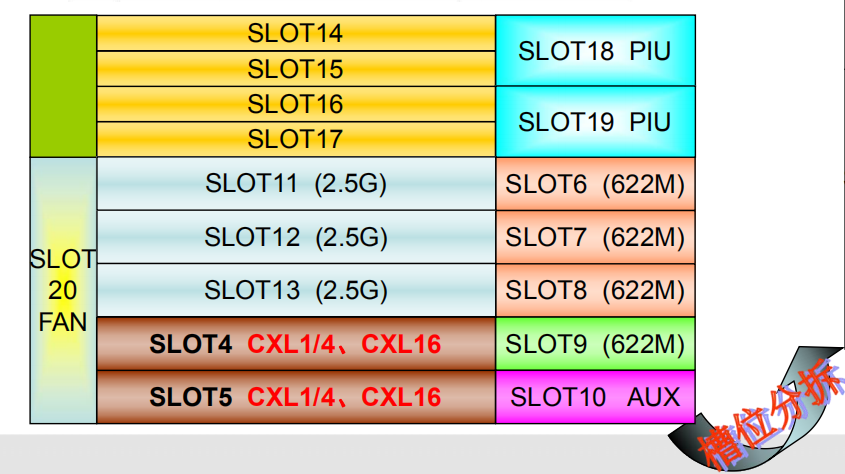

n 支持9个业务处理板槽位。1、2、3 三个板位可拆分为两个小板位，业务槽位增加到12个 n 单子架上下126个2M、8个E4、12个 E3/DS3

n 提供STM-1/4/16的群路速率

n 丰富的业务接口，E1/T1、E3/T3、 E4、STM-1(E)、STM-1/4/16/64、 FE、GE、ATM、SAN、内置WDM

华为OptiX OSN1500B子架结构

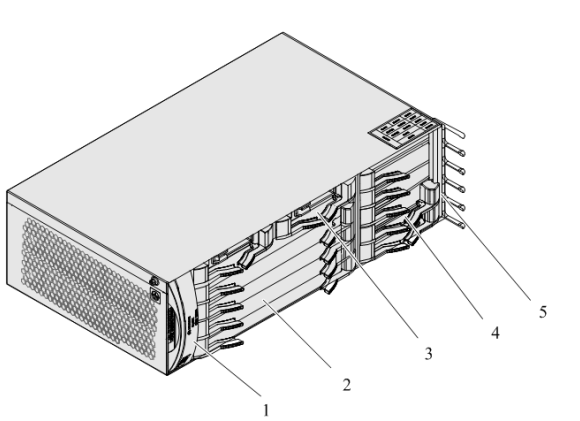

1. 风扇区	2. 处理板槽位区	3. 电源板区
4. 辅助接口板区	5. 走线架	-

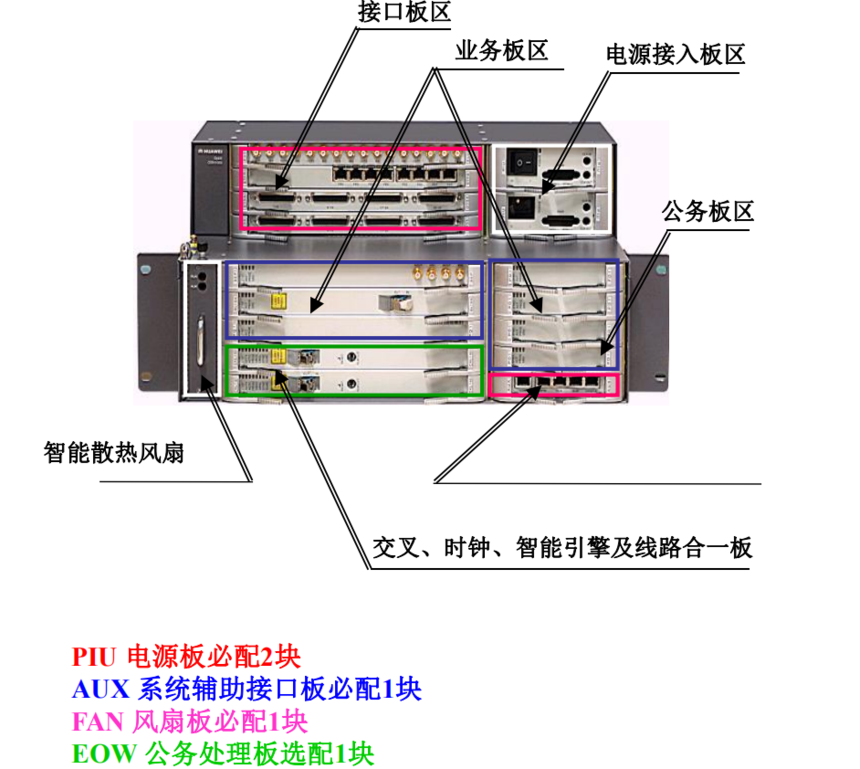

各部分功能如下：

风扇区：安插一个风扇模块，为设备提供散热。

处理板槽位区：安插OptiX OSN1500A的各种业务单板。

电源板区：安插两个PIU单板，用于给设备供电。

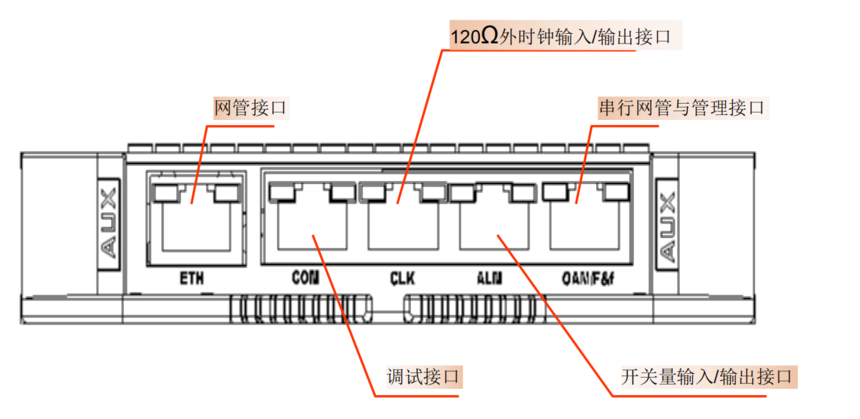

辅助接口板区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。

走线架：用于布放子架尾纤和线缆。

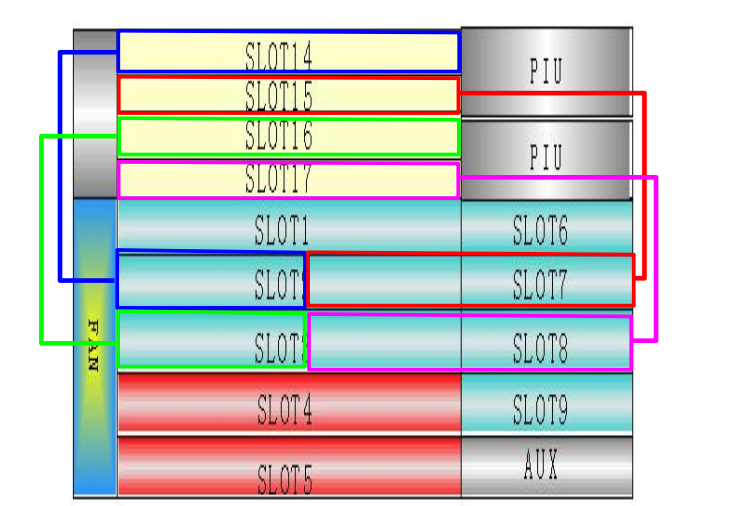

华为OptiX OSN1500B接口区与处理区对应关系

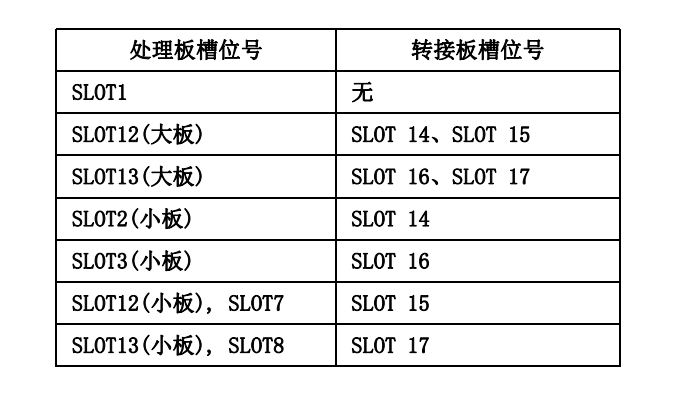

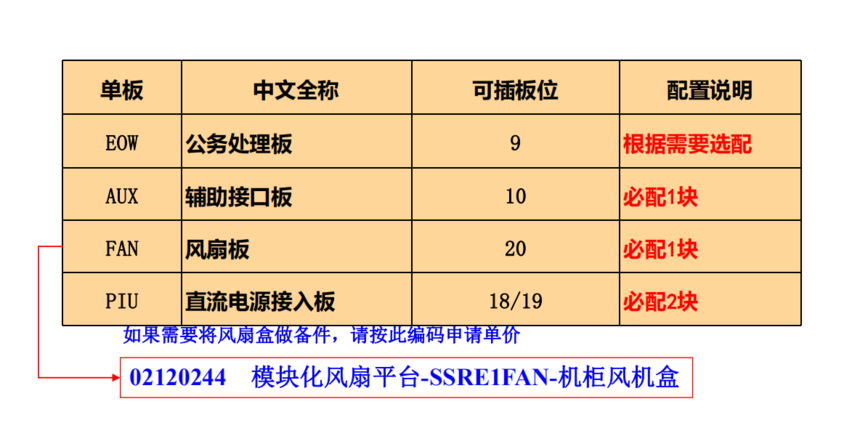

华为OptiX OSN1500B单板中文全称可插板位配置说明 EOW 公务处理板 9 根据需要选配 AUX 辅助接口板 10 必配1块 FAN 风扇板 20 必配1块 PIU 直流电源接入板 18/19 必配2块 02120244 模块化风扇平台-SSRE1FAN-机柜风机盒如果需要将风扇盒做备件，请按此编码申请单价

华为OptiX OSN1500B系统辅助接口单元AUX

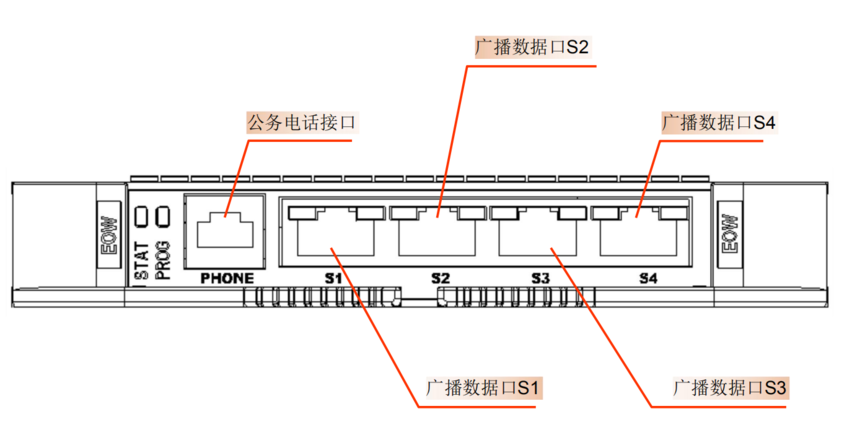

华为OptiX OSN1500B公务电话处理单元EOW

OSN1500B接入业务与板件

系统单元所包括的单板单元功能 SDH业务处理单元处理板 SF16、SL16、SLQ4、SLD4、SL01、SL4、 SLQ1、SL1、SEP1、SLT1、R1SL4、R1SLD4、 R1SLQ1、R1SL1 接入并处理STM-1/STM-4/STM-16/STM-64速率及STM-4c/STM-16c级联的光信号；接入和处理带FEC的STM-16速率的光信号；接入、处理并实现对STM-1 出线板 EU04，EU08，OU08 （电）速率的信号的TPS保护。

保护倒换板 TSB8、TSB4 PDH业务处理单元处理板 SPQ4、PD3、PL3、PQ1、PQM、PD1、DX1 接入并处理64K、E1、E1/T1、E3/DS3、E4速率的PDH电信号和STM-1的SDH 出线板 MU04, D34S, C34S, D75S, D12S, D12B、DM12 电信号，并实现TPS保护。以太网业务处理单元处理板 EGS4、 EGS2、EGT2、EFS0、EFS4、EFT4、 EFT8 接入并处理1000BASE-SX/LX/ZX、100BASE-FX、10/100BASE-TX以太网信出线板 ETF8、EFF8、号。接入、处理并实现对以太网信号的TPS保护。

保护倒换板 ETS8（支持TPS）以太环网业务处理单元处理板 EMR0、EGR2、EMS4 接入和处理1000BASE-SX/LX/ZX、100BASE-FX、10/100BASE-TX以太网业务，提供弹性以太环网。接入、处理并实现对以太网信号的TPS保护。

出线板 ETF8、EFF8 保护倒换板 ETS8 ATM业务处理单元 ADL4、ADQ1、IDL4、IDQ1 接入并处理STM-4、STM-1 ATM信号。ID系列单板提供IMA功能存储网业务和视频业务处理单元 MST4 接入并处理FC/FICON、ESCON或DVB-ASI业务。暂不提供 WDM单元 MR2A、MR2B、MR2C(插在出线板槽位) 提供任意相邻两个波长的分插复用功能。 LWX 实现任意速率（10M–2.7G）NRZ码信号的波长转换。

SDH交叉矩阵单元 CXL16、CXL4、CXL1 完成SDH、PDH信号之间的交叉连接；为设备提供系统时钟；系统的控制与通讯功能；STM-1/-4/-16 SDH接口和处理同步定时单元系统控制与通信单元 SDH接口单元电源输入单元 PIU、UPM(Uninterrupted Power Model) 电源的引入和防止设备受异常电源的干扰。
