Optix OSN3500华为光传输设备概述

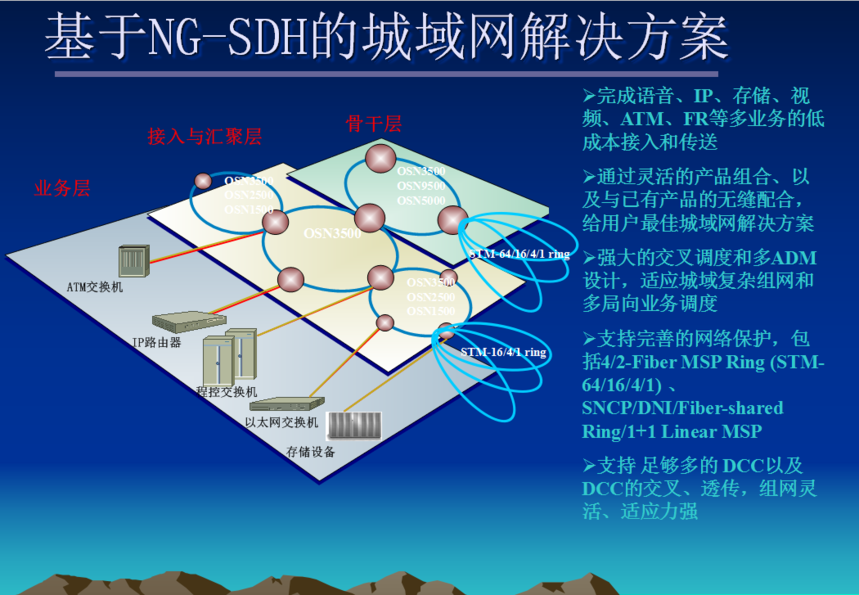

Optix OSN3500智能光传输设备是华为开发的新一代智能光传输设备，采用统一交换架构，即可做为基于MPLS/MPLS-TP技术的分组设备和TDM设备使用；配合华为其他设备，Optix OSN3500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。Optix OSN3500实现了在同一个平台上高效地传送语音和数据业务。
Optix OSN3500设备特点
统一交换架构：OptiX OSN设备采用统一交换架构，满足现有用户对于传统业务的需求，同时解决日益增长的分组业务承载要求。
OptiX OSN设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）。三种模式间可通过业务板级扩展，实现平滑转换，从而始终以最适合模式满足运营商业务和网络的发展诉求，方便运营商跟随技术发展和产业链成熟度进行分布式平滑投资。基于“统一交换”架构，OptiX OSN设备采用分组传送技术，实现对数据业务的高效统计复用，有效降低每bit业务的传送成本；同时继承SDH优势，提供对TDM业务的Native承载，有效确保高质量的语音业务传送。基于“统一交换”架构，OptiX OSN设备可作为兼容TDM业务的分组传送产品，实现对2G、3G、大客户专线等网络的统一承载，减少网络重叠。基于“统一交换”架构，运营商既可组建端到端的分组网络、分组与SDH的混合网络，也可与路由器共组网实现L2+L3的统一承载，构建完整的分组传送解决方案，实现承载网从TDM往ALL-IP的和谐演进。
支撑3G/LTE移动承载：在3G/LTE移动承载的需求下，华为设备可基于分组域提供完善的传送解决方案，实现整个无线网络在核心层的业务汇聚与调度。
内置波分技术，灵活组网：OptiX OSN设备支持内置WDM技术，实现单根光纤中多个波长的传送，可实现和波分设备对接的灵活组网方案。
TP助手，维护无忧：基于MPLS/MPLS-TP技术架构，为分组承载网络应用提供维护无忧的解决方案，提供分组承载网络规划工具，实现媒介无关端到端可视化业务配置及免仪表开局功能，支持自动故障定位及丰富分组业务性能监控。
Optix OSN3500硬件结构

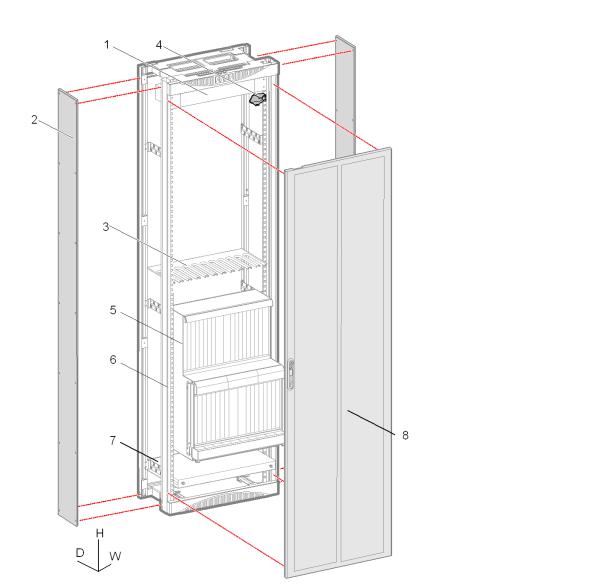

Optix OSN3500在硬件上由机柜、子架和各类单板组成。
1. 直流配电盒 | 2. 侧门 | 3. 分线板 | 4. 公务电话架 |
5. 子架 | 6. 机柜 | 7. 盘纤盒 | 8. 前门 |

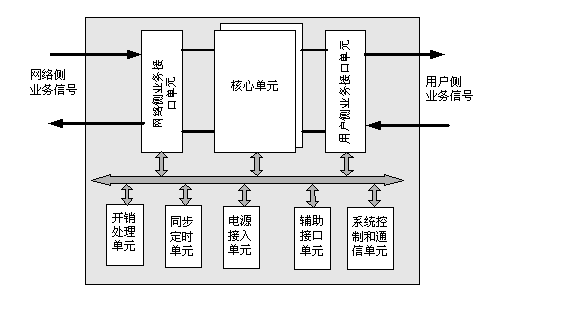

Optix OSN3500系统结构
Optix OSN3500支持的框架单元
单元 | 描述 |
网络侧业务接口单元 | TDM模式 | SDH接口单元 WDM单元 光功率放大及色散补偿单元 |
分组模式 | 以太网接口单元 CES接口单元 E1 ATM/IMA接口单元 |
核心单元 | TDM模式 | SDH交叉矩阵单元 |
分组模式 | 分组交换单元 |
用户侧业务接口单元 | TDM模式 | SDH接口单元 PDH接口单元 以太网接口单元 DDN接口单元 E1 ATM/IMA接口单元 RPR接口单元 SAN/Video接口单元 PCM接口单元 |
分组模式 | 以太网接口单元 CES接口单元 E1 ATM/IMA接口单元 |
公共单元 | 开销处理单元 同步定时单元 电源接入单元 辅助接口单元 系统控制和通信单元 |

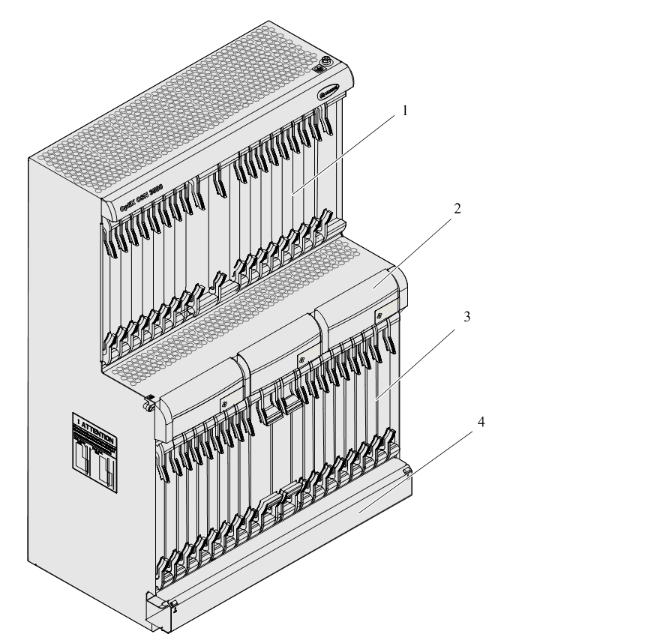

Optix OSN3500子架结构
Optix OSN3500子架采用双层子架结构，分为接口板区、处理板区、风扇区和走线区。
1. 接口板区 | 2. 风扇区 | 3. 处理板区 | 4. 走线区 |
Optix OSN3500各部分功能如下：
接口板区：安插Optix OSN3500的各种接口板。
风扇区：安插3个风扇模块，为设备提供散热。
处理板区：安插Optix OSN3500的各种处理板。
走线区：用于布放子架尾纤。

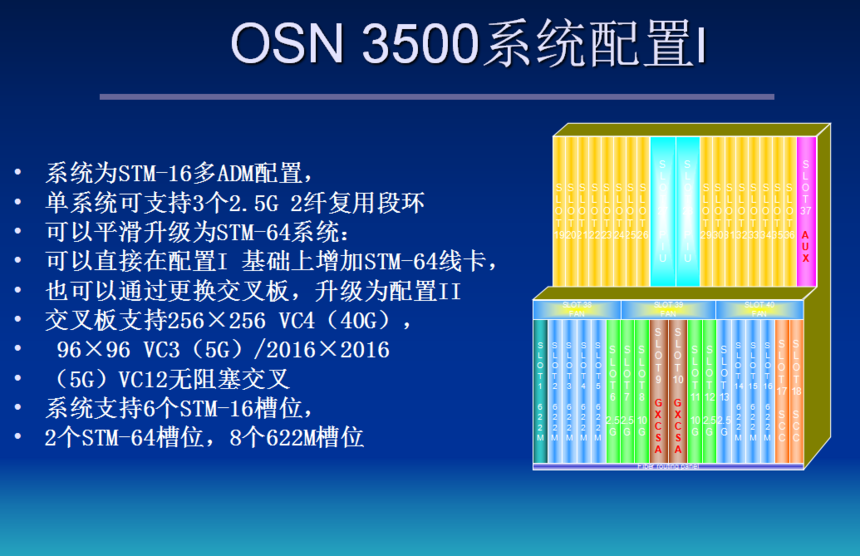

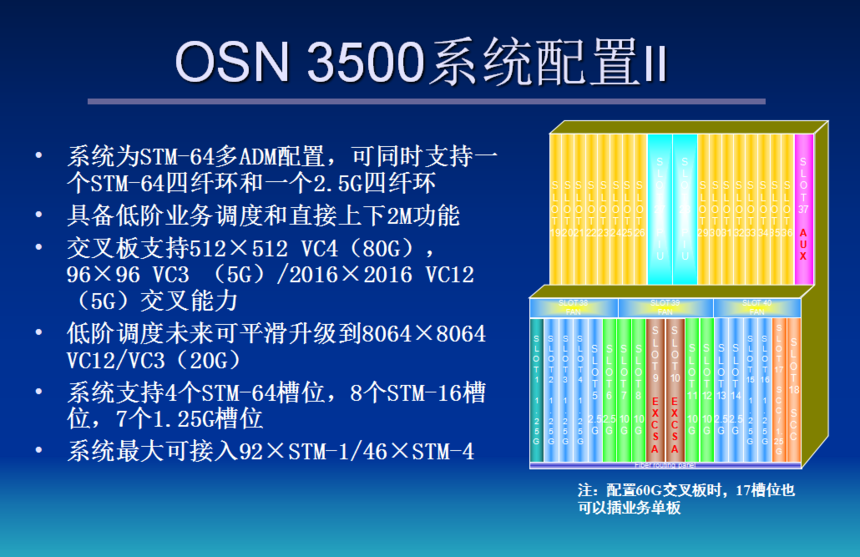

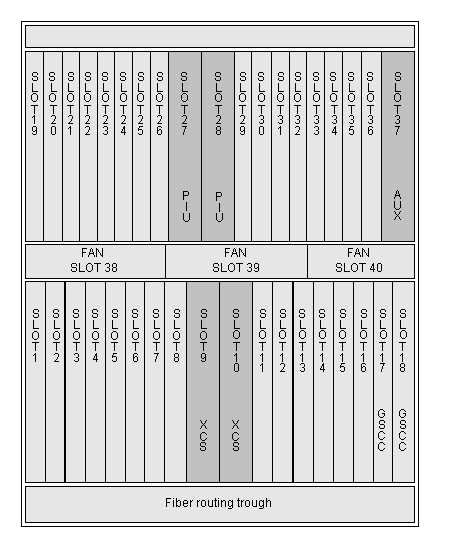

Optix OSN3500槽位分配
Optix OSN3500子架分为上、下两层，上层主要为接口板槽位区，共有19个槽位，下层主要为处理板槽位区，共有18个槽位。
Optix OSN3500双槽位的位置图
Optix OSN3500的单板槽位分配：
·业务接口板槽位：slot 19～26和slot 29～36
·业务处理板槽位：slot 1～8和slot 11～17
·交叉和时钟板槽位：slot 9～10
·系统控制和通信板槽位：slot 17～18，其中slot 17也可以作为处理板槽位
·电源接口板槽位：slot 27～28
·辅助接口板槽位：slot 37
·风扇槽位：slot 38～40
Optix OSN3500处理板槽位和出线板槽位的对应关系
处理板槽位 | 处理板双槽位 | 对应出线板槽位 |
slot 2 | - | slot 19、20 |
slot 3 | slot 3 | slot 21、22 |
slot 4 | - | slot 23、24 |
slot 5 | slot 5 | slot 25、26 |
slot 13 | slot 13 | slot 29、30 |
slot 14 | �? | slot 31、32 |
slot 15 | slot 15 | slot 33、34 |
slot 16 | �? | slot 35、36 |
对偶槽位的对应关系
对偶槽位是指开销可以通过背板总线穿通的一对槽位。当单板插在对偶槽位时，可以实现K字节、D字节、E1等开销的自动透传，提升复用段倒换性能，并且在本网元主控板不在位时不影响其它网元的DCC通信、公务电话等功能。
条件 | 槽位 | 对应对偶槽位 |
200Gbit/s交叉容量 | slot 2 | slot 17 |
slot 3 | slot 16 |
slot 4 | slot 15 |
slot 5 | slot 14 |
slot 6 | slot 13 |
slot 7 | slot 12 |
slot 8 | slot 11 |

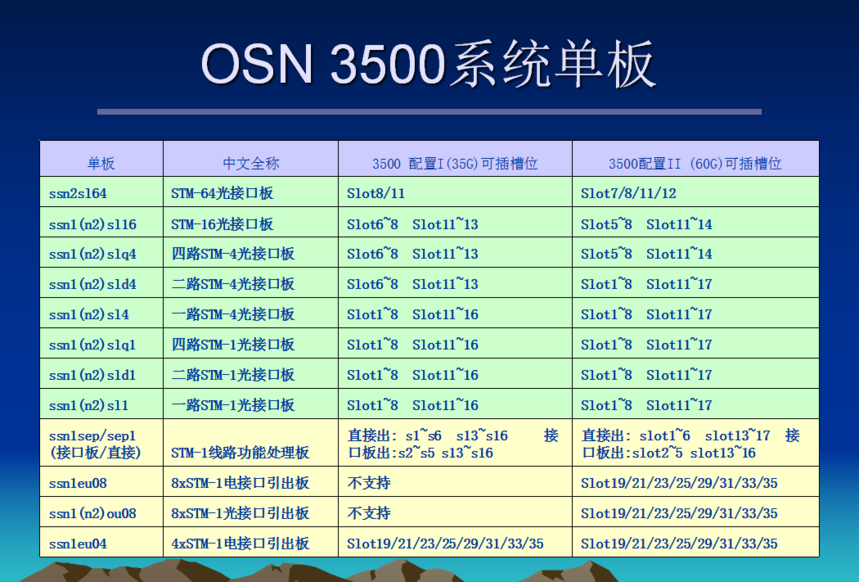

Optix OSN3500单板
Optix OSN3500交叉和系统控制类单板
OptiX OSN设备支持多种交叉和系统控制类单板。
Optix OSN3500支持的交叉和系统控制类单板与槽位的对应关系
单板 | 单板描述 | 可用槽位 |
N1PSXCS、N2PSXCSA、N3PSXCSA | 超级双平面交叉时钟板（支持分组特性） | slot 9～10 |
N1SXCSA | 超级交叉时钟板（仅用于TDM模式） | slot 9～10 |
N4GSCC、N6GSCC | 系统控制与通信板 | slot 17～18 |
分组处理单板
Optix OSN3500支持的分组处理单板槽位与接口的对应关系
单板 | 单板描述 | 可用槽位 | 出线方式 | 接口类型 | 连接器 |
N1PEG16 | 16路GE以太网处理板 | Slot 1～2、3～4、5～6、13～14、15～16 | 面板出纤 | 1000BASE-SX/LX/ZX/VX 支持彩色光接口：CWDM（40km） | LC |
使用8路FE电接口板N1PETF8 | - | - |
N1PEX1 | 1路10GE以太网处理板 | Slot 1～2、3～4、5～6、7～8、11～12、13～14、15～16 | 面板出纤 | 10GBase-SR/SW/LR/LW/ER/EW/ZR/ZW | LC |
N2PEX1 | 1路10GE以太网处理板 | Slot 1～3、16（带宽2.5G）；Slot 4～6、13～15（带宽5G）；Slot7、12（带宽10G）；Slot8、11（带宽20G） | 面板出纤 | 10GBASE-LR/ER/ZR 支持彩色光接口：CWDM（70km）、DWDM（40km）、DWDM（80km） | LC |
N1PEX2 | 2路10GE以太网处理板 | Slot 1～3、16（带宽2.5G）；Slot 4～6、13～15（带宽5G）；Slot 7、12（带宽10G）；Slot 8、11（带宽20G） | 面板出纤 | 10GBASE-LR/ER/ZR 支持彩色光接口：CWDM（70km）、DWDM（40km）、DWDM（80km） | LC |
N1PEG8 | 8路GE以太网处理板 | Slot 1～3、16（带宽2.5G）；Slot 4～6、13～15（带宽5G） | 面板出纤 | 1000BASE-SX/LX/ZX/VX 支持彩色光接口：CWDM（40km）、CWDM（80km）、DWDM（120km） | LC |
面板出线 | 1000BASE-T | RJ-45 |
使用N1PETF8/N1PEFF8单板 | - | - |
使用4路通道化STM-1光接口板N1CQ1 | - | - |
使用多协议32路E1接口板（75Ω）N1MD75 | - | - |
使用多协议32路E1接口板（120Ω）N1MD12 | - | - |
分组接口单板
Optix OSN3500支持的分组接口单板槽位与接口的对应
单板 | 单板描述 | 可用槽位 | 出线方式 | 接口类型 | 连接器 |
N1PETF8 | 8路FE电接口板 | 需配合N1PEG16/N1PEG8单板使用，可插放槽位：slot 19～26、29～slot 36 | 面板出线 | 100BASE-TX | RJ-45 |
N1PEFF8 | 8路FE光接口板 | 需配合N1PEG8单板使用，可插放槽位：slot 19～26、29～36 | 面板出纤 | 100BASE-FX/LX/VX/ZX | LC |
N1MD75 | 多协议32路E1接口板（75Ω） | slot 19～26、29～36 | 面板出线 | 75Ω E1接口 | DB44 |
N1MD12 | 多协议32路E1接口板（120Ω） | slot 19～26、29～36 | 面板出线 | 120Ω E1接口 | DB44 |
N1CQ1 | 4路通道化STM-1光接口板 | slot 19～26、29～36 | 面板出纤 | S-1.1、L-1.1、L-1.2 | LC |
Optix OSN3500 SDH类单板
SDH类单板槽位与接口的单板槽位与接口的对应
单板 | 单板描述 | 可用槽位 | 出线方式 | 接口类型 | 连接器 |
N1SLD64 | 2路STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | I-64.1、S-64.2b | LC |
N4SLD64 | 2路STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | I-64.1、S-64.2b 支持彩色光接口：CWDM（70km）、DWDM（80km） | LC |
N4SFD64 | 2路带FEC功能的STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | Ue-64.2c、Ue-64.2d、Ue-64.2e 支持彩色光接口：DWDM（40km） | LC |
N4SF64 | 1路带FEC功能的STM-64光接口板 | slot 5～8、11～14 | 面板出纤 | Ue-64.2c、Ue-64.2d、Ue-64.2e 支持彩色光接口：DWDM（40km） | LC |
N1SL64 | 1路STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | I-64.1、I-64.2、S-64.2b、L-64.2b、Le-64.2、Ls-64.2、V-64.2b 支持彩色光接口：DWDM（40km） | LC |
N2SL64 | 1路STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | I-64.1、I-64.2、S-64.2b、L-64.2b、Le-64.2、Ls-64.2、V-64.2b 支持彩色光接口：DWDM（40km） | LC |
N4SL64 | 1路STM-64光接口板 | slot 5～8、11～14 | 面板出纤 | I-64.1、S-64.2b、Le-64.2、P1L1-2D2、V-64.2b 支持彩色光接口：DWDM（40km）、DWDM（80km） | LC |
N1SF64A | 1路带FEC功能的STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | Ue-64.2c、Ue-64.2d、Ue-64.2e 支持彩色光接口：DWDM（40km） | LC |
N1SF64 | 1路带FEC功能的STM-64光接口板 | slot 7～8、11～12 | 面板出纤 | Ue-64.2c、Ue-64.2d、Ue-64.2e 支持彩色光接口：DWDM（40km） | LC |
N1SLQ16、N2SLQ16 | 4路STM-16光接口板 | slot 1～4、15～16（可配置2个光口），slot 5～8、11～14（可配置4个光口） | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2 | LC |
N1SLD16 | 2路STM-16光接口板 | slot 7～8、11～12 | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2 | LC |
N1SL16A、N2SL16A | 1路STM-16光接口板 | slot 5～8、11～14 | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2 | LC |
N1SL16、N2SL16 | 1路STM-16光接口板 | slot 5～8、11～14 | 面板出纤 | L-16.2、L-16.2Je、V-16.2Je 、U-16.2Je | LC |
N3SL16 | 1路STM-16光接口板 | slot 5～8、11～14 | 面板出纤 | L-16.2、L-16.2Je、V-16.2Je、U-16.2Je 支持彩色光接口：DWDM（170km）、DWDM（640km） | LC |
N3SL16A | 1路STM-16光接口板 | slot 5～8、11～14 | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2、U-16.2Je 支持彩色光接口：CWDM（80km）、DWDM（120km） | LC |
N1SLO16 | 8路STM-16光接口板 | slot 7～8、11～12 | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2 | LC |
N4SLO16 | 8路STM-16光接口板 | slot 7～8、11～12 | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2 支持彩色光接口：CWDM（80km）、DWDM（120km） | LC |
N4SLQ16 | 4路STM-16光接口板 | slot 1～4、15～16（可配置2个光口），slot 5～8、11～14（可配置4个光口） | 面板出纤 | I-16、S-16.1、L-16.1、L-16.2 支持彩色光接口：CWDM（80km）、DWDM（120km） | LC |
N1SF16 | 1路具有带外FEC功能的STM-16光接口板 | slot 5～8、11～14 | 面板出纤 | Ue-16.2c、Ue-16.2d、Ue-16.2f 支持彩色光接口：DWDM（640km） | LC |
N1SF16E | 1路具有带外EFEC功能的STM-16光接口板 | slot 5～8、11～14 | 面板出纤 | 支持彩色光接口：DWDM（120km） | LC |
N1SLQ4、N2SLQ4、N1SLQ4A | 4路STM-4光接口板 | slot 1～4、15～16（可配置2个光口），slot 5～8、11～14（可配置4个光口） | 面板出纤 | I-4、S-4.1、L-4.1、L-4.2、Ve-4.2 | LC |
N1SLD4、N2SLD4、N1SLD4A | 2路STM-4光接口板 | slot 1～8、11～17 | 面板出纤 | I-4、S-4.1、L-4.1、L-4.2、Ve-4.2 | LC |
N1SL4、N2SL4 | 1路STM-4光接口板 | slot 1～8、11～17 | 面板出纤 | I-4、S-4.1、L-4.1、L-4.2、Ve-4.2 | LC |
N1SL4A | 1路STM-4光接口板 | slot 1～8、11～17 | 面板出纤 | I-4、S-4.1、L-4.1、L-4.2、Ve-4.2 支持彩色光接口：CWDM（80km）、DWDM（120km） | LC |
N3SLQ41 | 4路STM-4/STM-1光接口板 | slot 1～8、11～16 | 面板出纤 | I-1/I-4、S-1.1/S-4.1、L-1.1/L-4.1、L-1.2/L-4.2、Ve-1.2/Ve-4.2 支持彩色光接口：CWDM（80km）、DWDM（120km） | LC |
N3SLH41 | 16路STM-4/STM-1光接口板 | slot 5～8、11～14 | 面板出纤 | S-1.1、L-1.1、L-1.2、S-4.1、L-4.2 支持彩色光接口：CWDM（80km）、DWDM（120km） | LC |
N1SLH1 | 16路STM-1信号处理板 | slot 2～5、13～16（可配置16个光口） | 使用8路光接口板：N1OU08 | – | – |
使用8路光接口板：N2OU08 | – | – |
使用8路STM-1电接口板：N1EU08 | – | – |
N1SLT1 | 12路STM-1光接口板 | slot 1～4、15～16（可配置1～8个光口），slot 5～8、11～14（可配置1～12个光口） | 面板出纤 | S-1.1、L-1.1、L-1.2 | LC |
N2SLO1、N3SLO1 | 8路STM-1光接口板 | slot 1～8、11～17（可配置8个光口） | 面板出纤 | I-1、S-1.1、L-1.1、L-1.2、Ve-1.2 | LC |
N1SLQ1、N2SLQ1、N1SLQ1A | 4路STM-1光接口板 | slot 1～8、11～17 | 面板出纤 | I-1、Ie-1、S-1.1、L-1.1、L-1.2、Ve-1.2 | LC |
N1SL1、N2SL1、N1SL1A | 1路STM-1光接口板 | slot 1～8、11～17 | 面板出纤 | I-1、S-1.1、L-1.1、L-1.2、Ve-1.2 | LC |
N1SEP1（不带接口板） | 2路STM-1 线路处理板 | slot 1～6、13～16 | 面板出纤 | STM-1电接口（75Ω） | SMB |
N1SEP1（带接口板） | 8路STM-1 线路处理板 | slot 2～5、13～16 | 使用4路电接口出线板：N1EU04 | – | – |
使用8路光接口出线板：N1OU08 | – | – |
使用8路光接口出线板：N2OU08 | – | – |
使用8路电接口出线板：N1EU08 | – | – |
N1EU04 | 4路STM-1电信号接口板 | slot 19、21、23、25、29、31、33、35 | 面板出线 | STM-1电接口（75Ω） | SMB |
N1OU08 | 8路STM-1光/电信号接口板 （LC） | slot 19～26、29～36 | 面板出纤 | S-1.1 | LC |
N2OU08 | 8路STM-1光信号接口板 （SC） | slot 19～26、29～36 | 面板出纤 | S-1.1 | SC |
N1EU08 | 8路STM-1电信号接口板 | slot 19～26、29～36 | 面板出线 | STM-1电接口（75Ω） | SMB |

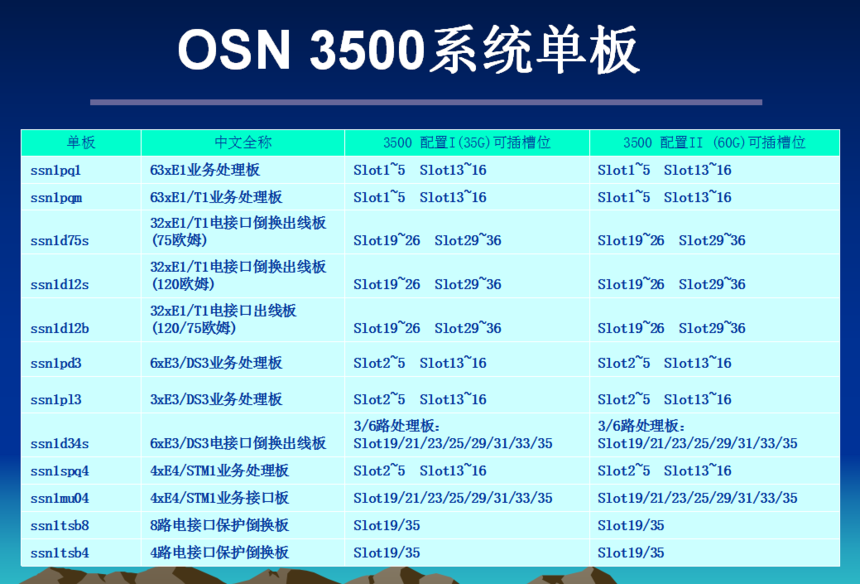

Optix OSN3500 PDH类单板
Optix OSN3500支持的PDH类单板槽位与接口的对应关系
单板 | 单板描述 | 可用槽位 | 出线方式 | 接口类型 | 连接器 |
N1SPQ4、N2SPQ4 | 4路E4/STM-1电信号处理板 | slot 2～5、13～16 | 使用4路电接口板N1MU04 | - | - |
N2PQ3 | 12路E3/T3业务处理板 | slot 2～5、13～16 | 使用6路电接口倒换出线板N1D34S | - | - |
N1PD3、N2PD3 | 6路E3/T3业务处理板 | slot 2～5、13～16 | 使用6路电接口倒换出线板N1D34S | - | - |
N1PL3、N2PL3 | 3路E3/T3业务处理板 | slot 2～5、13～16、52～55、63～66 | 使用3路电接口倒换出线板N1C34S或6路电接口倒换出线板N1D34S | - | - |
N1PL3A、N2PL3A | 前面板直接出线的3路E3/T3业务处理板 | slot 1～8、11～17、51～55、63～66 | 面板出线 | 75Ω E3/T3电接口 | SMB |
N1PQ1(A/B)、N2PQ1(A/B) | 63路E1业务处理板 | slot 1～5、13～16 | 使用32路电接口倒换出线板N1D75S、N1D12S或N1D12B | - | - |
N1PQM | 63路E1/T1业务处理板 | slot 1～5、13～16、51～55、63～66 | 使用32路电接口倒换出线板N1D12S和N1D12B | - | - |
N1DX1 | DDN业务接入汇聚处理板 | slot 1～5、13～16 | 使用接口板：N1DM12 | - | - |
N1DXA | DDN业务汇聚处理板 | slot 1～8、11～17 | - | - | - |
N1PFL1 | 8路E1光口处理板 | slot 1～8、11～16 | 面板出纤 | I-2M | LC |
PDH类单板对应的接口板槽位列表
单板 | 单板描述 | 可用槽位 | 接口类型 | 连接器 |
N1DM12 | DDN业务接口板 | slot 19～26、29～36 | RS449、EIA530、EIA530-A、V.35、V.24、X.21接口和Framed E1口 | DB28、DB44 |
N1MU04 | 4路E4/STM-1电信号接口板 | slot 19、21、23、25、29、31、33、35 | 75Ω E4/STM-1电接口 | SMB |
N1C34S | 3路E3/T3电接口转接倒换板 | slot 19、21、23、25、29、31、33、35 | 75Ω E3/T3电接口 | SMB |
N1D34S | 6路E3/T3电接口转接倒换板 | slot 19～26、29～36 | 75Ω E3/T3电接口 | SMB |
N1D75S | 32路E1电接口倒换接口板（75Ω） | slot19～26、29～36 | 75Ω E1接口 | DB44 |
N1D12S | 32路E1/T1电接口倒换接口板（120Ω） | slot19～26、29～36 | 120Ω E1接口 100Ω T1接口 | DB44 |
N1D12B | 32路E1/T1电接口接口板 | slot19～26、29～36 | 75Ω/120Ω E1接口 100Ω T1接口 | DB44 |
N1TSB8 | 8路电接口保护倒换板 | slot 19～20、35～36 | - | - |
N1TSB4 | 4路电接口保护倒换板 | slot 19、35 | - | - |

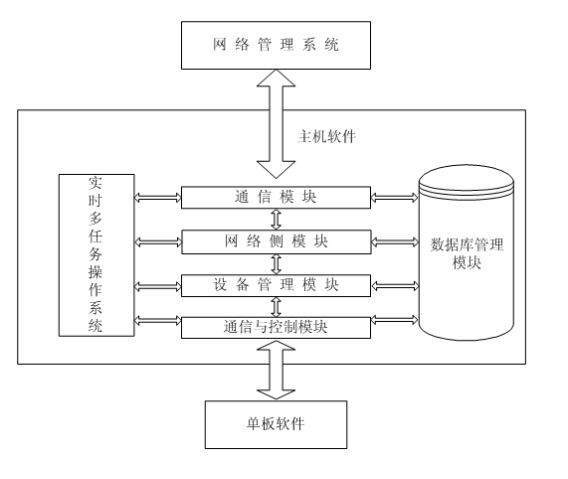

Optix OSN3500软件结构
软件系统为模块化结构，各模块完成相应的特定功能并协同工作。
软件系统可以分成单板软件、主机软件、网管系统三个模块，分别驻留在Optix OSN3500各功能单板、系统控制与通信板、网管计算机上运行，完成相应的特定功能。
软件系统按分层原则设计，每一层完成特定的功能，并向上一层提供接口完成相应的服务。

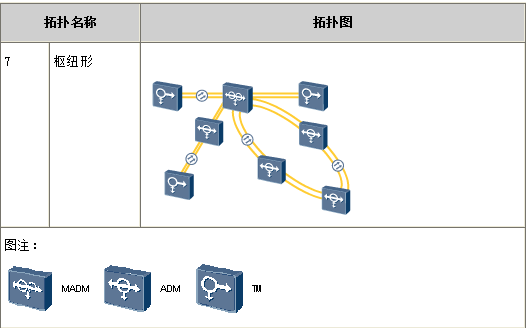

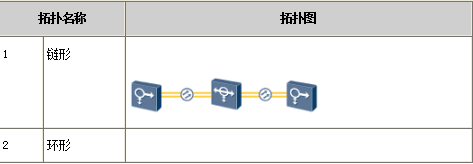

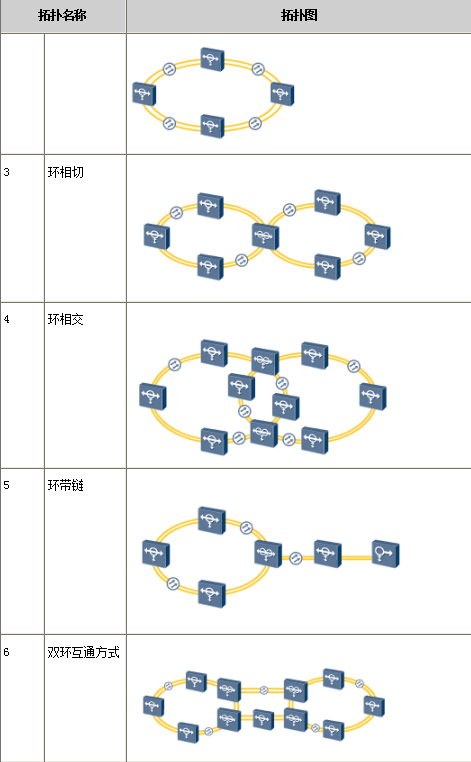

Optix OSN3500基本组网类型
Optix OSN3500机柜指标
Optix OSN3500机柜的技术指标包括尺寸、重量、可配子架数目、PDU等。
名称 | 尺寸（mm） | 单机柜接入电压（V） | 单机柜供电电压（V） | 供电电流（A） |
DPD100-2-8 PDU | 442（宽）×79.6（深）×110（高） | -48（DC） | -38.4～-57.6 | 4×32A 4×20A |
-60（DC） | -48～-72 |
N1PDU | 530（宽）×97（深）×133（高） | -48（DC） | -38.4～-57.6 | 4×32A 4×20A |
-60（DC） | -48～-72 |
DPD63-8-8 PDU | 442（宽）×79.6（深）×110（高） | -48（DC） | -38.4～-57.6 | 4×63A 4×32A |
-60（DC） | -48～-72 |
TN51PDU | 535（宽）×147（深）×133（高） | -48（DC） | -38.4～-57.6 | 4×63A 4×32A |
-60（DC） | -48～-72 |
