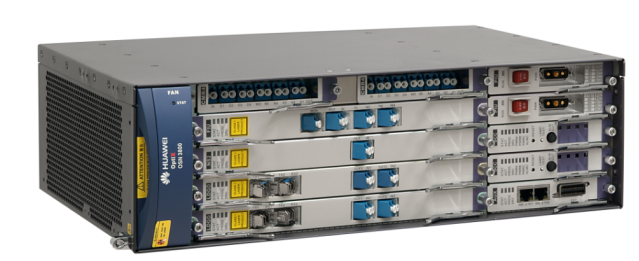

OptiX OSN3800

OptiX OSN3800华为 智能光传送平台（简称OptiX OSN3800）根据以IP为核心的城域网发展趋势而推出。

OptiX OSN3800华为采用全新的架构设计，可配合OptiX OSN6800实现动态的光层调度和灵活的电层调度。

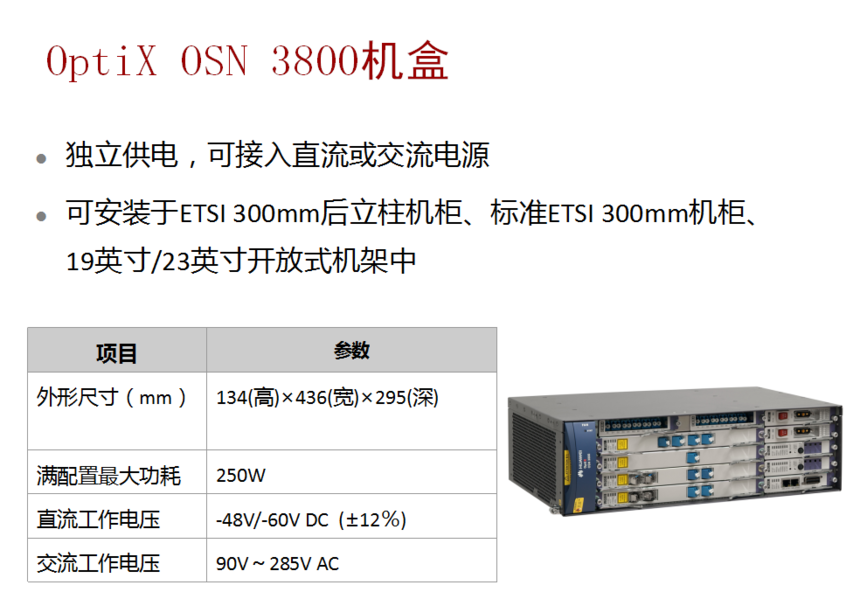

OptiX OSN3800机盒独立供电，可接入直流或交流电源，可安装于ETSI300mm后立柱机柜、标准ETSI300mm机柜、19英寸/23英寸开放式机架中

系统维护特性

OSN 6800/3800 板件重用，维护方便；

提供操作管理和辅助告警接口；

提供丰富的OTN监视功能；

支持OptiX iManager T2000、Web LCT、OptiX Toolkit等工具来实现对整个光传输系统的管理；

 网元与网管系统间的通信支持ECC over DCC 、IP over DCC 、OSI over DCC三种协议；

支持软件包加载。

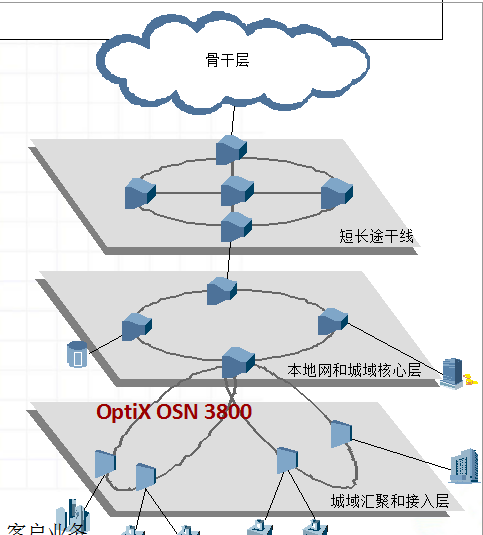

OptiX OSN3800主要用于：

城域汇聚层

城域接入层

光层技术

支持DWDM和CWDM

DWDM：频率间隔为100GHz，单波支持2.5Gbit/s / 5Gbit/s /10Gbit/s三种速率

CWDM：波长间隔为20nm，单波支持2.5Gbit/s速率

传输容量：

8λ× 2.5G（单机盒）

4λ× 10G（单机盒）

兼容集成式和开放式DWDM系统

电层技术

电层调度能力

提供4个板位组成的全Mesh交叉槽位

通过全Mesh交叉，在4个板位间提供了灵活的业务调度：

4路GE信号的交叉调度，

或者4路Any信号的交叉调度，

或者4路ODU1信号的交叉调度。

同时提供基于VLAN、Stack VLAN的L2电层交换

接入业务

OptiX OSN3800设备可接入多种业务：

SDH/ SONET

POS

ATM

Ethernet

SAN

OTN

视频及其它

接入业务

可靠性机制

设备级保护

输入工作电源1＋1备份

主控1＋1保护

OTU二次电源备份

通过AUX单板对OTU进行二次电源保护，分散供电，集中保护

网络级保护

光线路保护（OLP）

光通道保护

客户侧1+1保护

板内1+1保护

子网连接保护（ SNCP ）

SW SNCP保护

ODUk SNCP保护

VLAN SNCP保护

业务处理和传输特性

业务支持OTN处理

监控信道支持OSC和ESC

提供FEC和AFEC功能的光波长转换单元

波长可调

支持波长可调的光波长转换单元包括10Gbit/s，5Gbit/s和2.5Gbit/s速率

提供ALS、IPA、ALC功能

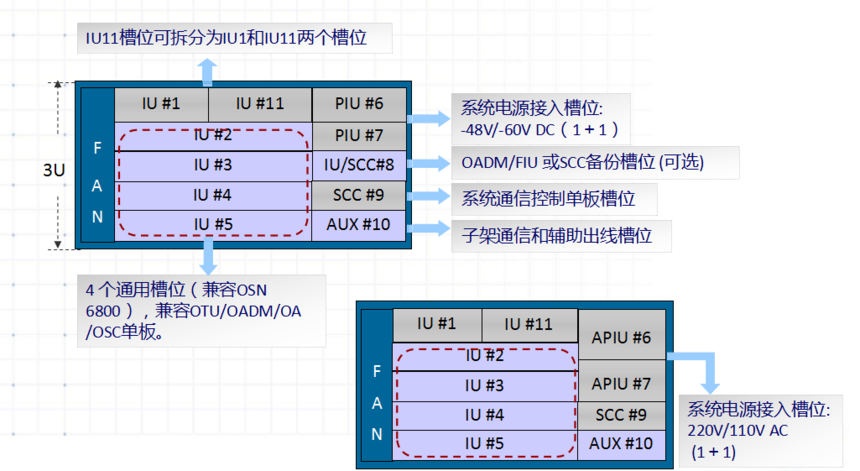

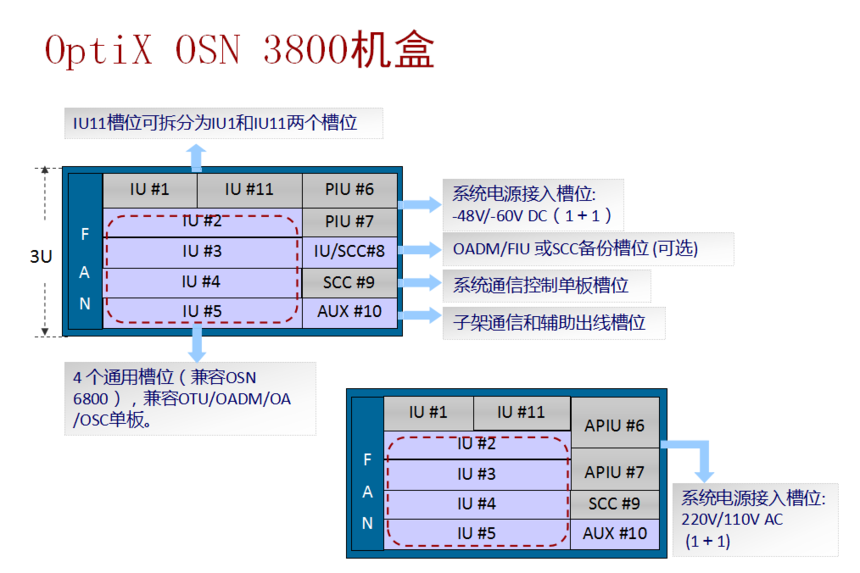

槽位关系

IU2～IU5 组成4个槽位的全Mesh交叉

OptiX OSN3800提供交叉功能的电层业务：

ODU1、GE、Any（100Mbit/s～2.5Gbit/s）三种业务类型

IU11槽位可拆分为IU1和IU11两个槽位

不拆分时可插放业务单板

拆分时可插放OADM单板和FIU单板
