OptiX OSN6800

城市: 全国

咨询热线: 18366068668

18366068668

产品说明

OptiX OSN6800华为光传输设备

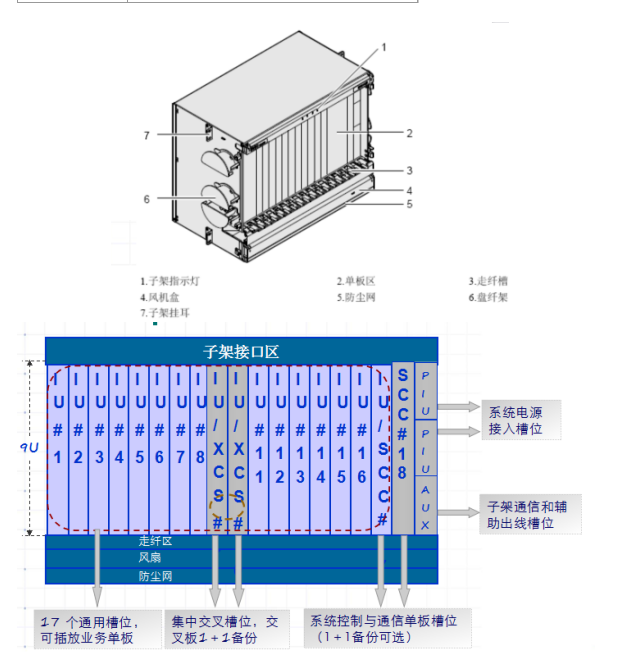

OptiX OSN6800子架介绍

1.子架正面分区：子架接口区位于子架上部的指示灯面板后，连接线缆时，需先卸下指示灯面板。

项目	参数
外形尺寸（mm）	400(高)×497(宽)×295(深)
满配置最大功耗	1200W
额定电流	25A（-48V）
工作电压	-48V/-60V DC (±12％)

IU1 和IU2、IU3 和IU4、IU5 和IU6、IU7 和IU8、IU9 和IU10、IU11 和IU12、IU13 和IU14、IU15 和IU16为对偶槽位。除了IU9 和IU10 外，其它对偶槽位均支持分布式调度。

2.子架接口区

COM: 调试网口 ETH3:子架间通信接口 ALMO1～ALMO4: 开关量告警输出及级联接口

SERIAL: OAM接口 ALMI1, ALMI2: 开关量告警输入接口 LAMP1, LAMP2: 子架告警输出及级联接口

功能类别	技术要求及指标
混合组网支持能力	*支持单波10G/40G/100G混合组网
容量平滑升级支持能力	在不替换现有设备或模块情况下，支持系统容量平滑升级且原有指标不受影响。
业务兼容性	*必须通过后端业务系统认证，支持与其它厂家设备互联的兼容性，包括但不限于IBM、EMC、HP等
光频谱分析功能	支持光频谱分析功能
自动功率调整功能	支持自动功率调整功能
网管支持能力	支持图形化管理，告警信息、设备性能（端口光功率和误码率、线路侧光功率、光频谱等）支持实时查询或按分钟、小时、天、周、月、指定时间段展现
日志支持能力	日志支持本地存储及按天归档，记录系统的可用状态
应用案例	在非运营商领域应用案例不少于10个，包括但不限于政府、企业、金融等领域。
电交叉能力	*支持ODU1/ODU2/ODU2e/10GE/GE级别交叉，基于VLAN、Stack VLAN的L2电层交换
交叉容量	至少360G的ODUk交叉调度能力
多业务接入能力	应能够支持如下各种业务接入：STM-1/4/16/64/256
	OC-3/12/48/192/768
	G.709 OTU1和OTU2/OTU2e/OTU3
	100M～2.67Gbps任意业务
	FE/GE/10GE（LAN/WAN）
	ESCON/FICON/FiberChannel/PDH/FDDI/Video
组网能力	应支持点到点、链型、环形、星形、网状网
设备级保护方式/能力	应支持主控、交叉、电源 1＋1保护，二次电源1：N保护
网络级保护方式/能力	应支持光线路1+1保护 (1+1 OMSP)
	板内双发/OLP双发光通道保护 (O-UPSR)
	ODU0/ODU1/ODU2/ODU3/ODUflex SNCP保护和支路SNCP保护
	ODU1/ODU2 SPRing（共享保护环）保护
	OWSP光波长共享保护
	GE/ANY 业务SW SNCP保护
最大容量	80波DWDM/16波CWDM波长
保护能力	*网络应能向ASON保护演进，厂家的OTN设备支持光层和电层ASON保护。两种ASON要求分别商用5个案例以上。请提供应用案例数据。
单波容量扩容能力	*设备要求支持40G，要求支持相干和非相干两种模式。请提供应用案例。

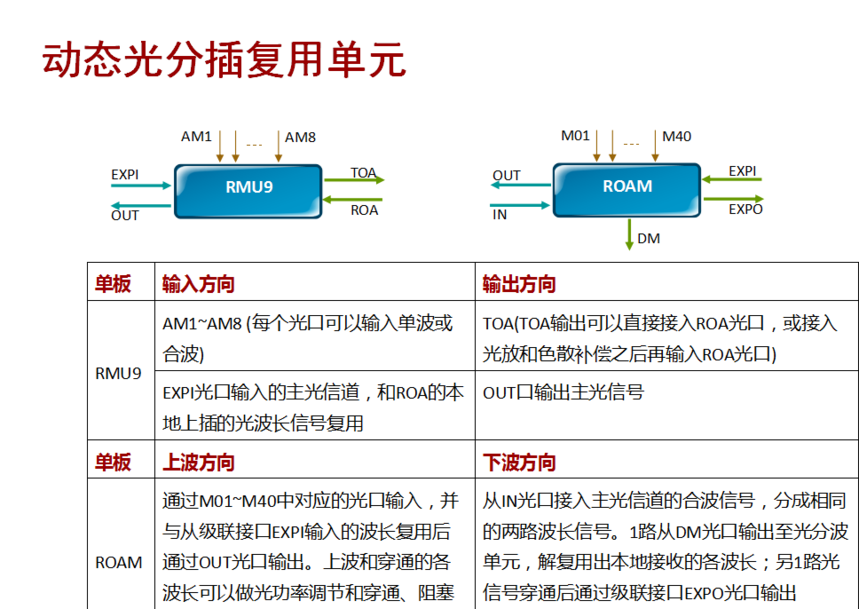

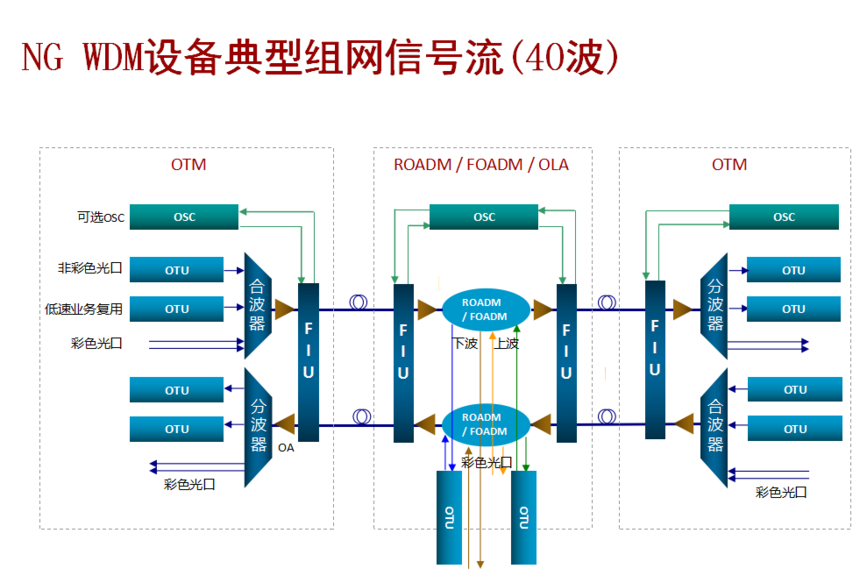

光层调度支持FOADM和ROADM方案

2/ 4/ 8波 FOADM；

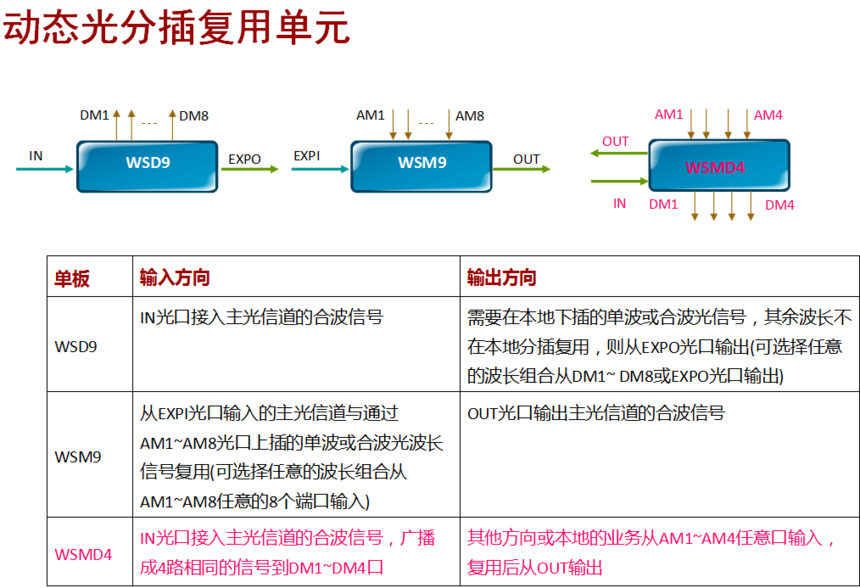

环内ROADM可采用ROAM（PLC）、WSD9＋RMU 、WSD9＋WSM9、WSMD4、 WSD9 + RMU9/WSM9 (for 50G)五种方案；

环间ROADM可采用 WSD9＋RMU9、WSD9＋WSM9、WSMD4、 WSD9 + RMU9/WSM9 (for 50G)四种方案。

环内ROADM动态调度

采用基于PLC的ROADM方案，可实现所有业务波长的动态上下、穿通、阻断。

采用基于WSS＋RMU的ROADM方案，可实现全动态波长调度，不仅可以将指定波长在本地上下或穿通，还可从任意光口完成任意波长的上下，包括多个波长从同一个端口下路。

采用基于WSS＋RMU的ROADM方案，可实现四维度的环间全动态波长调度。

电层调度支持L1层集中/分布式调度和L2层交换

OSN 6800支持GE、ODU1级别通过交叉板实现的集中调度，GE和ODU1业务分别可支持最大160Gbit/s、320Gbit/s的交叉调度容量；

OSN 6800支持GE、ODU1、Any级别通过对偶板位实现的分布式调度，GE、 ODU1、Any业务分别最大可支持8*GE、8*ODU1、 4*Any的交叉调度容量；

OSN 6800支持基于VLAN、Stack VLAN和MAC地址的L2电层的交换。

NG WDM设备支持基于VLAN、Stack VLAN和MAC地址的L2电层的交换，具备以下以太网管理功能：

以太网EPL、EVPL、EPLAN和EVPLAN业务管理

QoS业务管理

端口基本属性配置

测试帧管理能力

支持CC、LB等以太网OAM功能。

L2电层调度

网元光纤自动发现

网络拓扑自动发现

波长业务点击提供

波长级业务保护恢复

多种波长业务等级

子波长资源自动发现

子波长业务端到端创建

子波长业务保护恢复

多种子波长业务等级

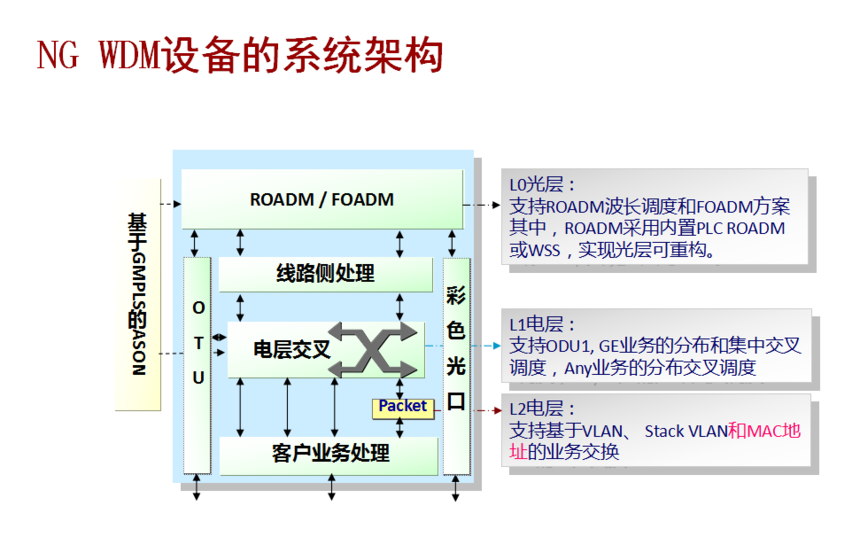

采用先进的下一代OTN传送网结构

NG WDM设备实现了ODUk交叉和线路接口OTN化，全面支持以下关键OTN技术：

客户业务映射

通道交叉和复用

网络保护

OAM

技术规格

密集波分复用技术DWDM，频率间隔为100GHz和50GHz，OSN 6800单波可支持2.5Gbit/s、5Gbit/s、10Gbit/s和40Gbit/s四种速率， OSN 3800单波可支持2.5Gbit/s、5Gbit/s、10Gbit/s三种速率；

粗波分复用技术CWDM，波长间隔为20nm，单波可支持2.5Gbit/s和5Gbit/s速率。

传输容量

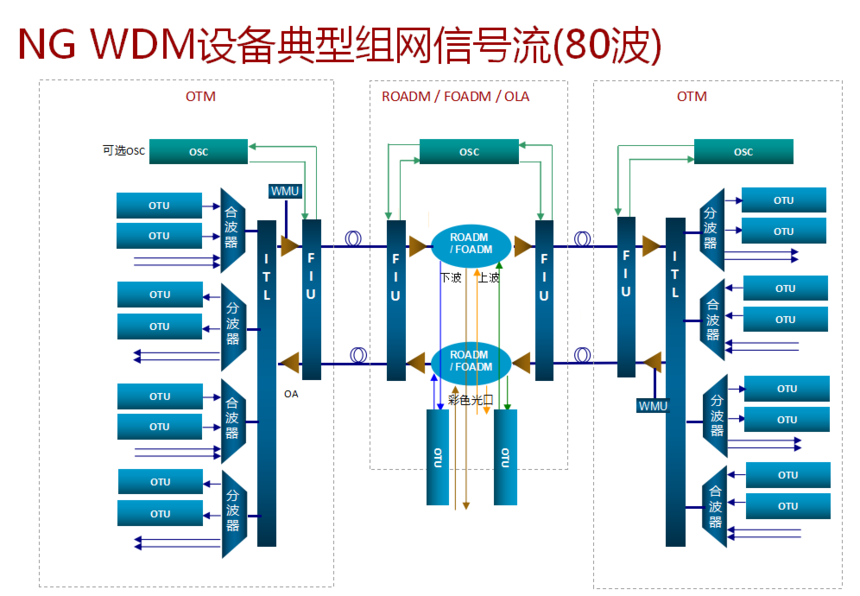

OSN 6800 DWDM系统最多可接入80波（典型16个节点），每波最大可支持40Gbit/s速率；

OSN 6800 CWDM系统最多可接入18波，每波最大可支持5Gbit/s速率；

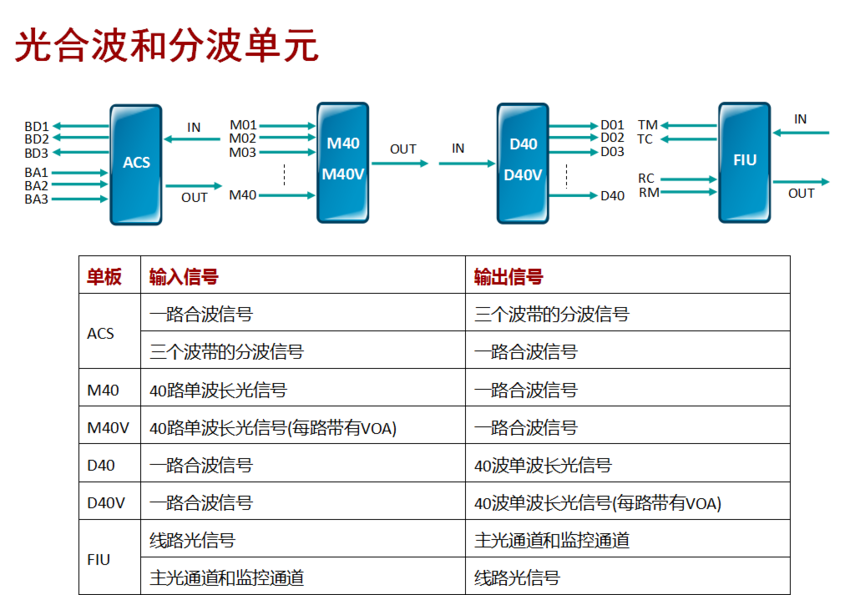

光层技术

传输距离

对于40Gbit/s速率（仅针对OSN 6800），支持最长1200km的无电中继传输；对于2.5Gbit/s、5Gbit/s和10Gbit/s速率，支持最长1500km无电中继传输，10G Super DRZ可支持4000km以上的无电中继传输；

对于2.5Gbit/s、5Gbit/s和10Gbit/s速率，支持1×50dB(40波)或1×56dB(10波)单跨超长距传输；

对于CWDM系统，支持最长80km的传输距离。

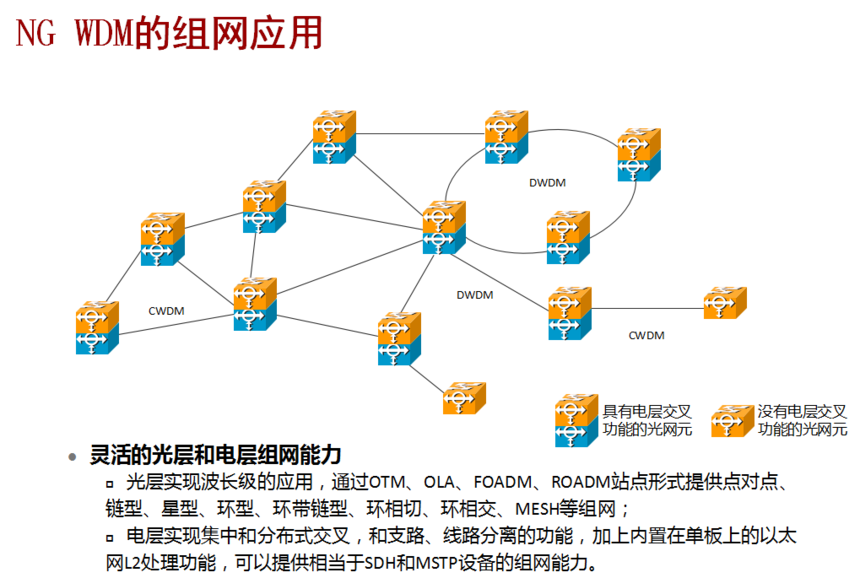

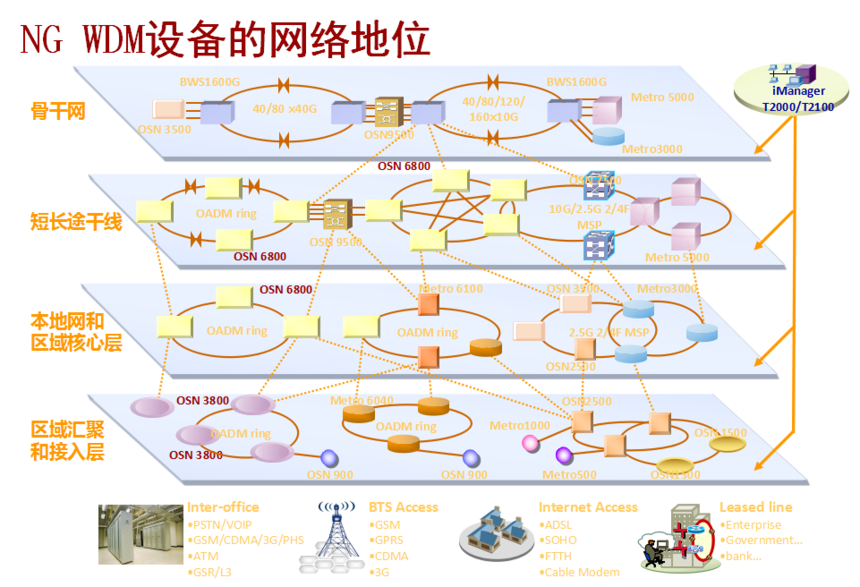

组网能力

支持点到点、链型、环型、网状等组网方式；

可与其它WDM、SDH/SONET设备共同组网，实现完整的城域传送解决方案。

集成与开发式结合系统

能够实现集成式和开放式DWDM系统的兼容。

客户侧接口

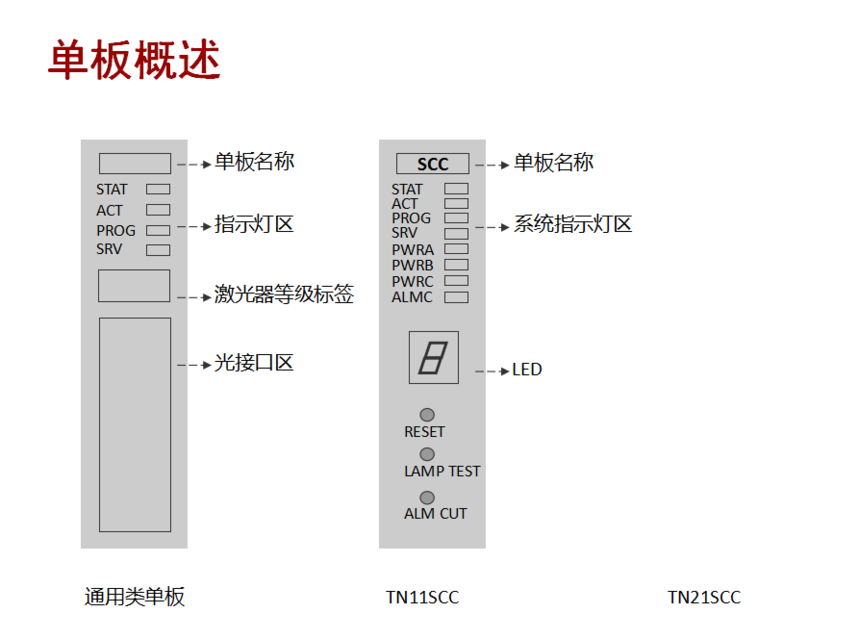

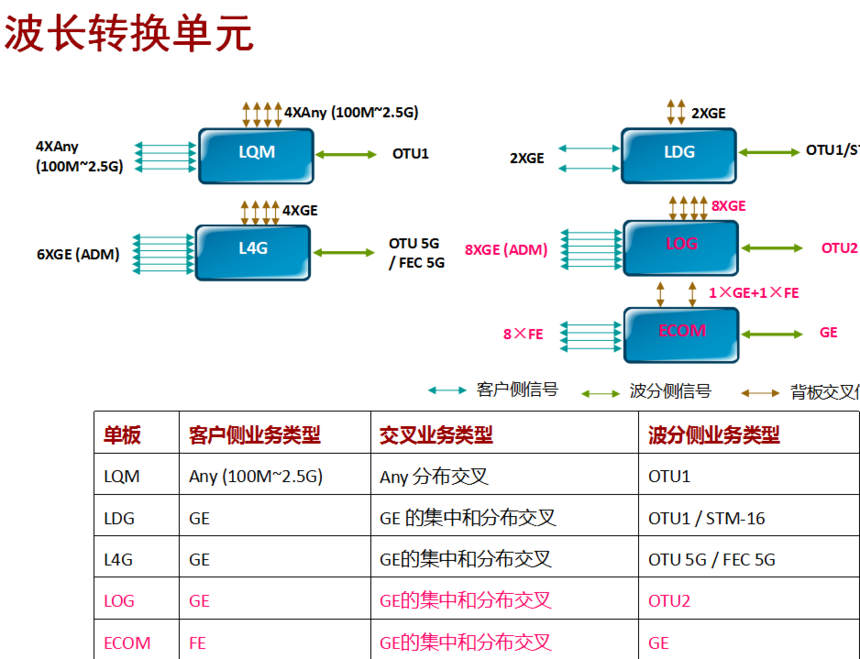

40G（STM-256/OC-768）波长转换板；

4Any(SDH/SONET/Eth/SAN/Video) 聚合板；

42.5G -- 4ODU1支路板，4ODU1 – ODU2线路板；

42.5G--OTU2聚合板，8×GE/FC1G/2G/4G--OTU2聚合板；

10G Any (10GELAN/WAN，STM64/OC192，OTU2，FC10G) 波长转换板；

2  GE, 6 GE（支持VLAN汇聚），8×GE波长转换板，8×FE/GE+1×10GE支路板；

1/2波LWX单板（16M~2.5G）；

客户侧全部支持可插拔光模块，波分侧采用固定光模块。

线路侧接口

OTN 化接口；

2.5G/5G/10G 固定/全波段可调激光器，40G采用DRZ/ODB可调激光器。

大类	细类	描述
光线路保护	光线路保护	运用OLP单板的双发选收功能，在相邻站点间利用分离路由对线路光纤提供保护。
光通道保护	客户侧1+1保护	运用OLP/DCP/SCS单板的双发选收功能，对OTU单板及OCh光纤其进行保护。
光通道保护	板内1+1保护	运用OTU/OLP/DCP单板的双发选收功能，利用分离路由对OCh光纤进行保护。
SNCP保护	SW SNCP保护	运用电层交叉的双发选收功能，对线路板和OCh光纤进行保护。交叉粒度为GE业务、Any业务。
	ODUk SNCP保护	运用电层交叉的双发选收功能，对线路板和OCh光纤进行保护。交叉粒度为ODU1信号。
	VLAN SNCP保护	运用L2模块的双发选收功能，对线路板和OCh光纤进行保护。保护粒度为标有VLAN的客户侧端口业务。
ODUk 环网保护	ODUk Spring 保护	运用交叉板/线路/支路板的交叉选收功能，用于配置分布式业务的环形组网，通过占用两个不同的ODUk通道实现对所有站点间多条分布式业务的保护。保护粒度是ODUk级别的业务，目前R3版本可以实现ODU1级别业务的保护，R4版本实现ODU1/ODU2级别业务的保护。
光波长共享保护	OWSP 保护	运用DCP单板的选收功能，用于配置分布式业务的环形组网，通过占用两个不同的波长实现对所有站点间一路分布式业务的保护。保护粒度是波长级别业务。
