OptiXOSN 2500
产品说明
华为OptiX OSN2500产品资料
OptiX OSN2500华为智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代2.5G/622M多业务光传输平台(MSTP)，主要应用在城域网络中的汇聚与接入层。

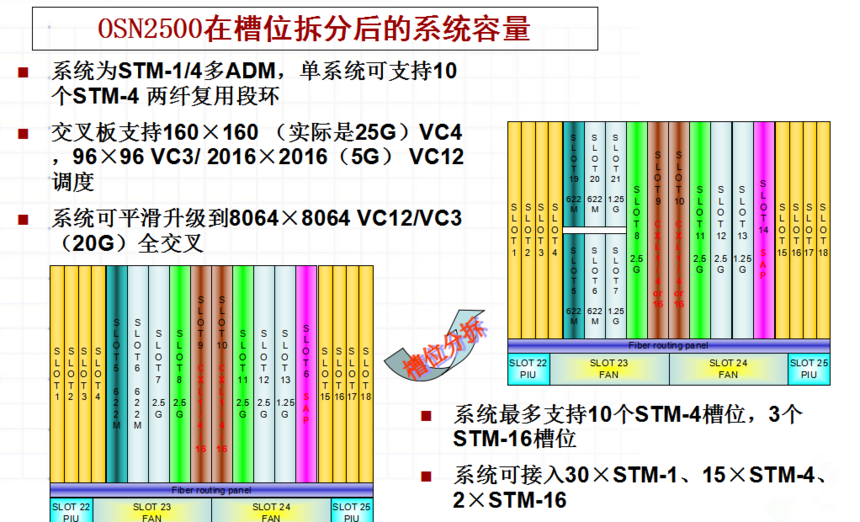

OptiX OSN2500特点高集成度OptiX OSN2500子架集成度：子架尺寸为472mm(高)×447mm(宽)×295mm(深)，5~7板位支持板位拆分，拆分前9个业务板位、拆分后12个业务板位，8个接口板位。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单板名称 | 高阶交叉能力 | 低阶交叉能力 | 单子架接入能力 | 用途 |
Q2/Q3CXL系列单板 | 20Gbit/s（128×128 VC-4） | 20Gbit/s （128×128 VC-4）等效于（384×384 VC-3）或（8064×8064 VC-12） | 18.75Gbit/s（120×120 VC-4） | - |
Q5CXL系列单板 | 新背板： 60Gbit/s （384×384 VC-4） 老背板： 20Gbit/s （128×128 VC-4） | 20Gbit/s （128×128 VC-4），等效于（384×384 VC-3）或（8064×8064 VC-12） | 新背板： 22.5Gbit/s （144 ×144 VC-4） 老背板： 18.75Gbit/s （120×120 VC-4） | - |
不同设备可配置的中频板IFSD1的数目不同，因此支持的微波方向数也不同。
产品型号 | 可配置中频板数目（块） | 可支持最大微波容量（路） |
OptiX OSN2500 | 5 | 10 |

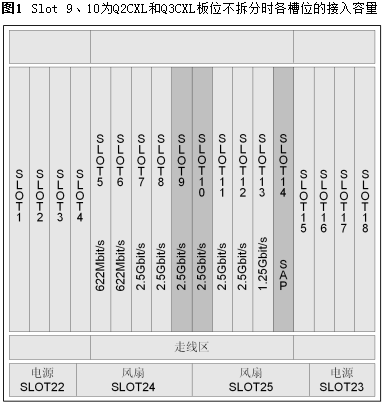

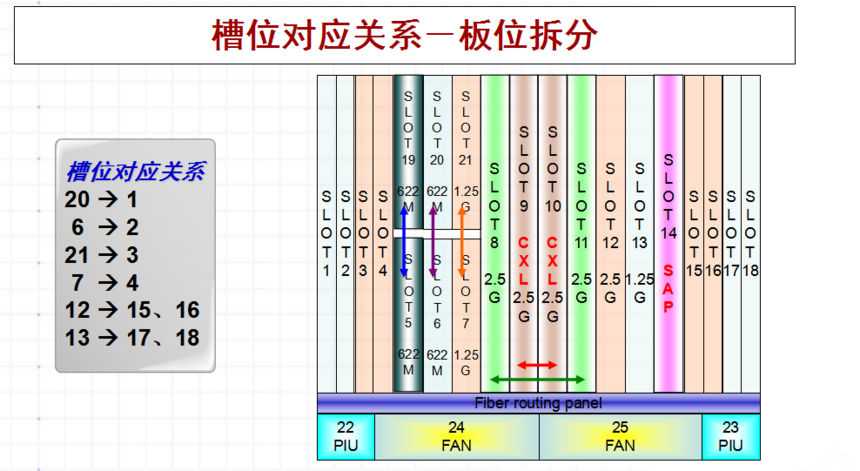

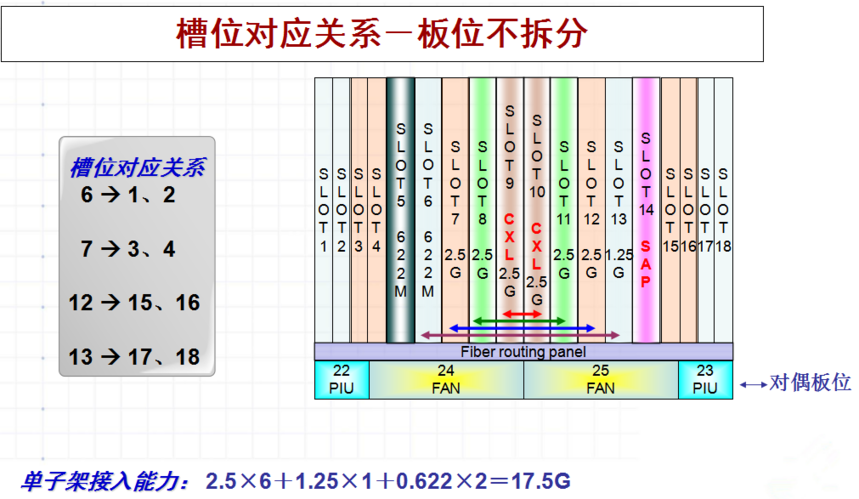

OptiX OSN2500子架的slot 9、10为Q2CXL和Q3CXL、槽位不拆分时，接入容量为17.5G。槽位拆分后，接入容量为18.75G。

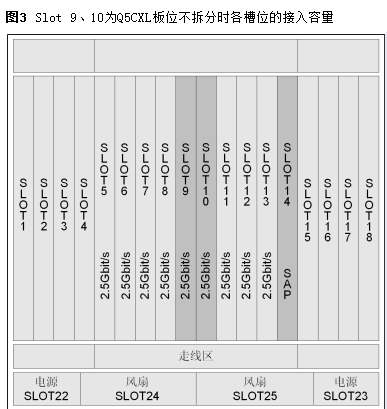

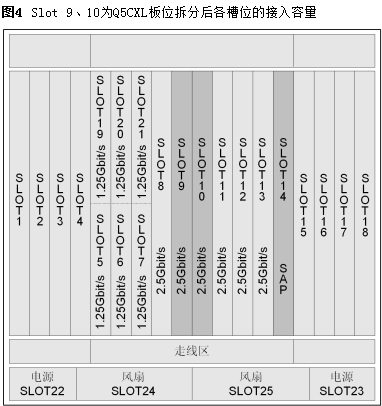

OptiX OSN2500子架的slot 9、10为Q5CXL时，接入容量均为22.5G。
OptiX OSN2500业务类型
OptiX OSN2500可以处理的业务类型包括：SDH、PDH、以太网、RPR、ATM、DDN以及SAN/Video业务。
业务类型 | 描述 |
SDH业务 | SDH标准业务：STM-1/STM-4/STM-16 SDH标准相邻级联业务：VC-4-4c/VC-4-8c/VC-4-16c/AU-3 SDH标准虚级联业务：VC-4-Xv（X≤64）、VC-3-Xv（X≤192）、VC-12-Xv（X≤63） 带FEC的SDH业务：2.666 Gbit/s |
PDH业务 | E1/T1业务 E3/T3业务 E4业务 说明： 设备支持利用E13/M13功能实现E1/T1与E3/T3信号之间的复用与解复用。 |
以太网业务 | 支持EOS （Ethernet over SDH）和EOP （Ethernet over PDH）两种技术平台下的以太网业务传输。 EPL（Ethernet Private Line） EVPL（Ethernet Virtual Private Line） EPLAN（Ethernet Private LAN） EVPLAN（Ethernet Virtual Private LAN） |
RPR业务 | EVPL EVPLAN |
ATM业务 | CBR（Constant Bit Rate） rt-VBR（Real-Time Variable Bite Rate） nrt-VBR（Non Real-Time Variable Bite Rate） UBR（Unspecified Bit Rate） |
DDN业务 | N×64kbit/s（N＝1～31）业务 Framed E1业务 |
SAN/Video业务 | FC（Fiber Channel） FICON（Fiber Connection） ESCON（Enterprise Systems Connection） DVB-ASI（Digital Video Broadcast - Asynchronous Serial Interface） |
OptiX OSN2500业务接入能力
OptiX OSN2500可以实现不同容量的业务接入。业务最大接入能力是指子架仅接入该种业务时支持的业务最大数量。
业务类型 | 单子架最大接入能力 |
STM-16标准或级联业务 | 9路 |
STM-16（FEC）业务 | 7路 |
STM-4标准或级联业务 | 36路 |
STM-1标准业务 | 92路 |
STM-1（电）业务 | 34路 |
E4业务 | 16路 |
E3/T3业务 | 57路 |
E1业务 | 252路 |
T1业务 | 252路 |
快速以太网（FE）业务 | 88路 |
千兆以太网（GE）业务 | 28路 |
STM-1 ATM业务 | 28路 |
STM-4 ATM业务 | 7路 |
ESCON业务 | 20路 |
FICON/FC100业务 | 9路 |
FC200业务 | 4路 |
DVB-ASI业务 | 20路 |
N×64kbit/s业务（N：1-31） | 32路 |
Framed E1业务 | 32路 |
OptiX OSN2500业务接口
业务接口包括SDH业务接口、PDH业务接口等多种业务接口。
接口类型 | 描述 |
SDH业务接口 | STM-1电接口：SMB接口、SAA接口 STM-1光接口：I-1、Ie-1、S-1.1、L-1.1、L-1.2、Ve-1.2 STM-4光接口：I-4、S-4.1、L-4.1、L-4.2、Ve-4.2 STM-16光接口：I-16、S-16.1、L-16.1、L-16.2、L-16.2Je、V-16.2Je、U-16.2Je（CXL16不能提供L-16.2Je、V-16.2Je、U-16.2Je光接口） STM-16光接口（FEC）：Ue-16.2c、Ue-16.2d、Ue-16.2f 符合ITU-T G.692标准的STM-16光接口可输出191.1THz到196.0THz的固定波长 |
PDH业务接口 | 75Ω/120Ω E1电接口：DB44连接器 100Ω T1电接口：DB44连接器 75Ω E3、T3和E4电接口：SMB连接器 |
以太网业务接口 | 10/100BASE-TX、100BASE-ZX、100BASE-VX、100BASE-LX、100BASE-FX、1000Base-VX、1000Base-SX、1000Base-LX、1000Base-ZX、1000Base-T |
DDN业务接口 | RS449、EIA530、EIA530-A、V.35、V.24、X.21和Framed E1接口 |
ATM业务接口 | STM-1光接口：Ie-1、S-1.1、L-1.1、L-1.2、Ve-1.2 STM-4光接口：S-4.1、L-4.1、L-4.2、Ve-4.2 E3接口：通过E3单板接入 IMA E1接口：通过E1单板接入 |
SAN/Video业务接口 | FC100、FICON、FC200、ESCON、DVB-ASI业务光接口 |
OptiX OSN2500管理及辅助接口
接口类型 | 描述 |

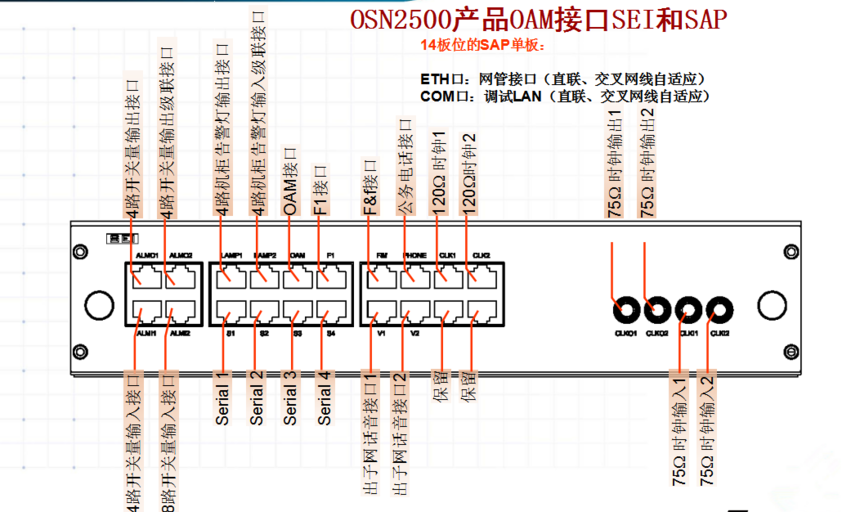

管理接口 | 串行网管与管理接口（OAM/F&f） 四路串行广播数据口（S1～S4） 一路64kbit/s的同向数据通道接口（F1） 一路10M/100M兼容的以太网网管接口（ETH） 一路串行管理接口（F&f） 一路调试口（COM） |
公务接口 | 一路公务电话接口（PHONE） 两路出子网话音接口（V1～V2） 两路出子网信令接口（S1～S2，复用于两路广播数据口） |
时钟接口 | 两路120Ω时钟输入/输出接口，支持2048kbit/s或2048kHz时钟模式 两路75Ω时钟输入接口和两路输出接口，支持2048kbit/s或2048kHz时钟模式 支持外时钟同步和线路时钟同步输出 |
告警接口 | 四路机柜告警灯输出接口 四路机柜告警灯输入级联接口 八路输入及四路输出的开关量告警接口 四路输出的开关量告警级联接口 |
微波中频接口 | 支持一路同轴电缆连接一个ODU，每块单板提供两路电缆分别连接两个ODU 两路-48V电源输入接口 |
OptiX OSN2500组网类型

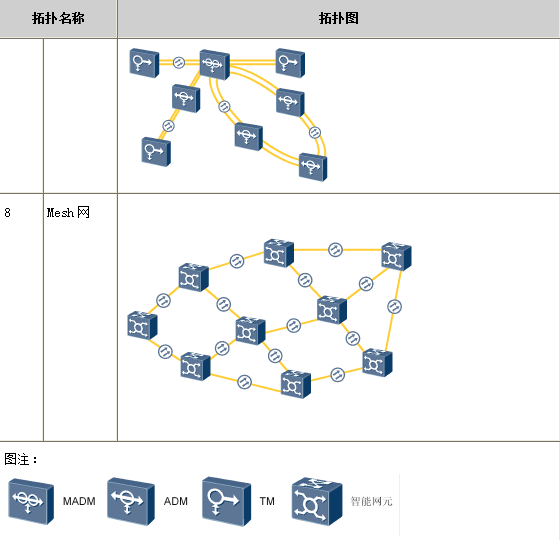

OptiX OSN2500支持STM-1/STM-4/STM-16/级别的链形、环形、环相切、环相交、环带链、双环互通方式、枢纽形和Mesh网等网络拓扑。
OptiX OSN2500支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add/Drop Multiplexer）网元类型的配置和它们的混合配置。
OptiX OSN2500可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。

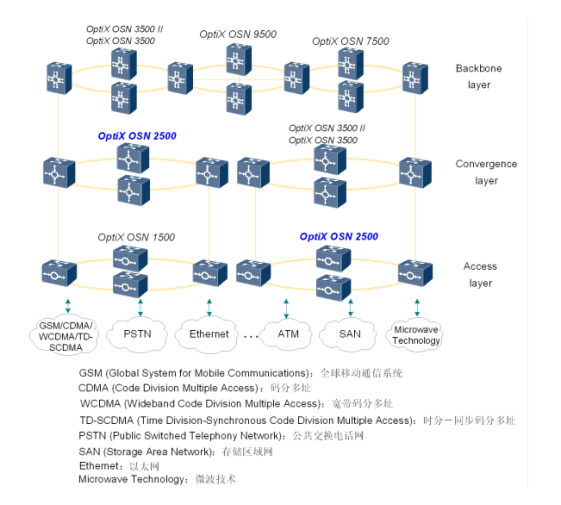

OptiX OSN2500与其他OSN系列设备混合组网，可以实现从骨干层、汇聚层到接入层的全系列智能化解决方案。
OptiX OSN2500可以通过SDH接口或GE接口与WDM设备对接。
OptiX OSN2500可以通过SDH、PDH、以太网、ATM、DDN接口与Metro系列设备对接。
OptiX OSN2500设备级保护
业务领域 | 保护类型 |
PDH | TPS保护 |
SDH（STM-1） | TPS保护 |
DDN | TPS保护 |
以太网 | TPS保护、PPS保护、BPS保护、LAG保护、DLAG保护 |
ATM | 1+1热备份 |
交叉时钟单元 | 1+1热备份 |
控制通信单元 | 1+1热备份 |
波长转换单元 | 板内保护（双发选收）和板间保护（1+1热备份） |
微波单元 | 1+1 HSB/FD/SD保护和N+1保护 |
电源接口单元 | 1+1热备份、1:N集中备份 |
风扇单元 | 2个风扇模块的电源互为备份 |
单板异常情况下的保护 | 软件加载过程中的断电保护、电源过压、欠压保护、单板温度检测功能 |
网络级保护
网络层次 | 保护方式 |
SDH | 线性复用段保护 |
复用段保护环 | |
子网连接保护（SNCP）、子网连接多路径保护（SNCMP）和子网连接隧道保护（SNCTP） | |
DNI保护 | |
共享光纤虚拟路径保护 | |
复用段共享光路保护 | |
以太网 | RPR保护 |
LCAS保护 | |
LPT保护 | |
STP/RSTP保护 | |
MSTP保护 | |
ATM | VP-Ring/VC-Ring保护 |
OptiX OSN2500设备结构

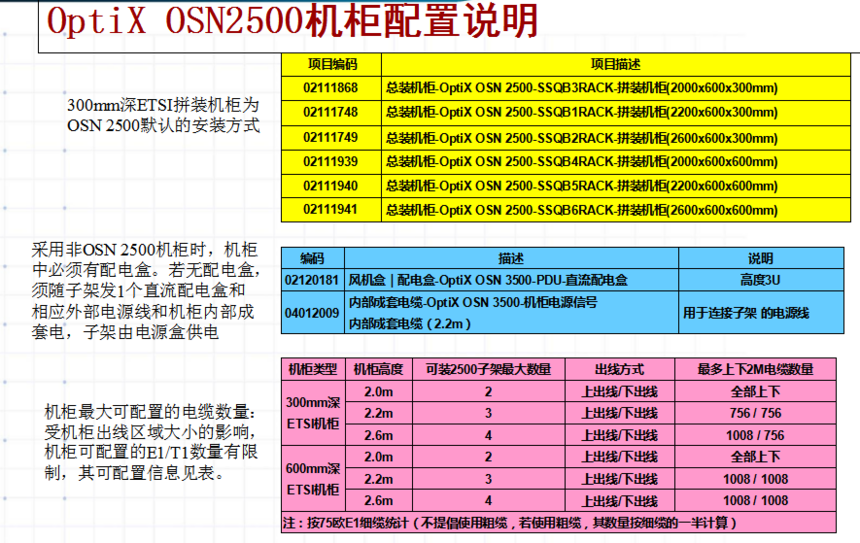

OptiX OSN2500设备由机柜、机柜门、直流配电盒、公务电话固定框、子架、可插单板和各种线缆组成，可以安装在300mm/600mm深的ETSI机柜和标准19英寸机柜中。

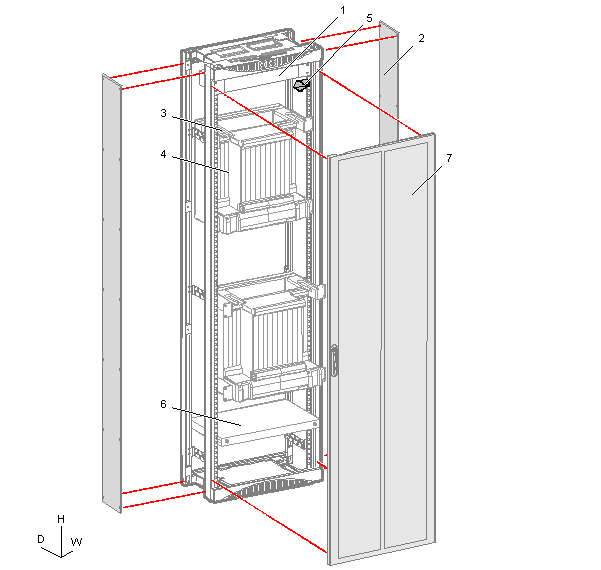

1. 直流配电盒 | 2. 侧门 | 3. 分线板 | 4. 子架 |
5. 公务电话架 | 6. 盘纤盒 | 7. 前门 | - |
OptiX OSN2500子架
OptiX OSN2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。

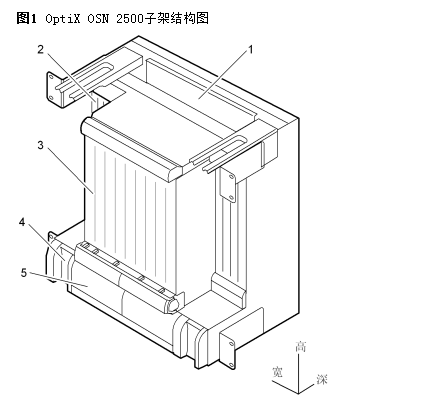

1. 辅助接口区 | 2. 接口板槽位区 | 3. 处理板槽位区 | 4. 电源区 | 5.风扇区 |
各部分功能如下：
辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。
接口板槽位区：安插OptiX OSN2500的支路接口板和以太网接口板。
处理板槽位区：安插OptiX OSN2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。
风扇区：安插2个风扇模块，为设备提供散热。
电源区：安插2个PIU板，用于给子架供电。
OptiX OSN2500单板分类说明
OptiX OSN2500单板按功能可以分为SDH类单板、PDH类单板、数据类单板、波分类单板和辅助类单板等类型。
SDH类单板
OptiX OSN2500支持STM-16、STM-4、STM-1等多种速率级别的SDH类单板。
单板名称 | 单板描述 | 单板名称 | 单板描述 |
N1SL16、N2SL16、N3SL16 | 1路STM-16光接口板 | N1SLQ1、N2SLQ1 | 4路STM-1光接口板 |
N1SL16A、N2SL16A、N3SL16A | 1路STM-16光接口板 | N1SLQ1A | 4路STM-1光接口板 |
N1SF16 | 1路具有带外FEC功能的STM-16光接口板 | R1SLQ1 | 4路STM-1光接口板（小板位） |
N1SL4、N2SL4、N1SL4A | 1路STM-4光接口板 | N1SL1、N2SL1 | 1路STM-1光接口板 |
R1SL4 | 1路STM-4光接口板（小板位） | N1SL1A | 1路STM-1光接口板 |
N1SLQ4、N2SLQ4、N1SLQ4A | 4路STM-4光接口板 | R1SL1 | 1路STM-1光接口板（小板位） |
N1SLD4、N2SLD4、N1SLD4A | 2路STM-4光接口板 | N1SEP1 | 面板出线：2路STM-1 线路处理板 配合出线板：8路STM-1 线路处理板 |
R1SLD4 | 2路STM-4光接口板（小板位） | N2SLO1、N3SLO1 | 8路STM-1光接口板 |
N1SLT1 | 12路STM-1光接口板 | N3SLQ41 | 4路STM-4/STM-1光接口板 |
PDH类单板
OptiX OSN2500支持多种速率和不同阻抗的PDH类单板。
单板名称 | 单板描述 | 单板名称 | 单板描述 |
R1PD1、R2PD1 | 32路E1信号处理板 | N1PD3、N2PD3 | 6路E3/T3业务处理板 |
N1PQ1、N2PQ1 | 63路E1业务处理板 | N2PQ3 | 12路E3/T3业务处理板 |
N1PQM | 63路E1/T1业务处理板 | N1DX1 | DDN业务接入汇聚处理板 |
N1PL3、N2PL3 | 3路E3/T3业务处理板 | N1DXA | DDN业务汇聚处理板 |
N1PL3A | 前面板直接出线的3路E3/T3业务处理板 | N1SPQ4、N2SPQ4 | 4路E4/STM-1电信号处理板 |
N2PL3A | 前面板直接出线的3路E3/T3业务处理板 | N1MU04 | 4路E4/STM-1电信号引出板 |
N1D75S | 32路E1电接口倒换出线板（75Ω） | N1D34S | 6路E3/T3电接口转接倒换板 |
N1C34S | 3路E3/T3电接口转接倒换板 | N1D12S | 32路E1/T1电接口倒换出线板（120Ω） |
N1D12B | 32路E1/T1电接口出线板（120Ω） | N1DM12 | DDN业务接口板 |
N1TSB4 | 4路电接口保护倒换板 | N1TSB8 | 8路电接口保护倒换板 |
交叉和系统控制类单板
单板名称 | 单板描述 |
Q2CXL1、Q3CXL1 | 1路STM-1主控、交叉、时钟、线路合一板 |
Q2CXL4、Q3CXL4 | 1路STM-4主控、交叉、时钟、线路合一板 |
Q2CXL16、Q3CXL16 | 1路STM-16主控、交叉、时钟、线路合一板 |
Q5CXLLN | 1路STM-16/STM-4/STM-1主控、交叉、时钟、线路合一板 |
Q5CXLQ41 | 4路STM-4/STM-1主控、交叉、时钟、线路合一板 |
OptiX OSN2500电源参数
项目 | 要求 |
电源模式 | 直流 |
额定电压 | -48V或-60V |
电压范围 | -38.4V～-57.6V或-48V～-72V |
最大电流 | 15A/20Aa |
a：表示当设备采用增强型子架（650W）时的最大电流。 | |
